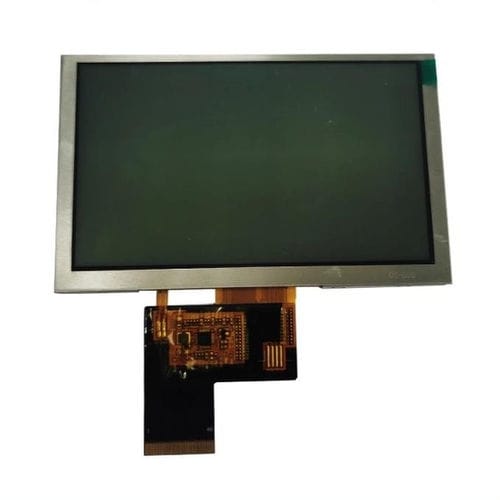

Displaymodul / TFT LCD YX50098A

Farbtransreflektiv800 x 480

Beschreibung
Das YX50098A ist ein professionelles 5,0-Zoll transflektives TFT-LCD-Modul, entwickelt für HMI- und Embedded-Systeme in industriellen Anwendungen, die sowohl im Innen- als auch Außenbereich zuverlässig arbeiten müssen. Das transflektive Design nutzt Umgebungslicht zur verbesserten Sichtbarkeit bei direkter Sonneneinstrahlung und besitzt gleichzeitig eine weiße LED-Hintergrundbeleuchtung für klare Lesbarkeit bei schlechten Lichtverhältnissen. Das Modul wird von den Treiber-ICs HX8264 + HX8664 gesteuert und unterstützt 16/18/24-bit RGB-Schnittstellen zur einfachen Integration in Bedienfelder und Industriegeräte.

Grundspezifikationen
Displaygröße: 5,0 Zoll
Displaytechnologie: Transflektives TFT-LCD
Auflösung: 800 × 480
Displaymodus: Normally White
Aktive Fläche: 108 × 64,8 mm
Außenmaße: 120,7 × 75,9 × 2,95 mm
Pixelabstand: 0,135 × 0,135 mm
Sichtbare Richtung: 6 O'Clock
Treiber-IC: HX8264 + HX8664
Schnittstelle: 16/18/24-bit RGB
Displayfarben: 16,7M
Betriebsspannung: 3,3 V (typ.)
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C

Optische Eigenschaften
Displaytechnologie: Transflektiv TFT
Auflösung: 800 × 480
Reflektiver Kontrast (typ.): 20:1
Transmissiver Kontrast (typ.): 35:1
Reflektanz (reflektiver Modus, typ.): 14,3%
Ansprechzeit (typ.): 25–30 ms
Sichtwinkel (typ.): 65° / 65° / 35° / 55°

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Versorgungsspannung: 2,7–3,6 V (typ. 3,3 V)

Mechanische & Integrationshinweise
Modulgröße: 120,7 × 75,9 × 2,95 mm; Aktive Fläche: 108 × 64,8 mm. Treiber-ICs: HX8264 + HX8664. Unterstützte Schnittstellen: 16-bit, 18-bit, 24-bit RGB. Normally White-Modus und industrielle Temperaturbereiche machen das Modul geeignet für HMI, Bedienfelder und embedded Industrieanwendungen.

Eigenschaften / technische Spezifikationen

• Model: YX50098A
• Display size: 5.0 inch
• Resolution: 800 (RGB) × 480
• Display technology: Transflective TFT LCD
• Display mode: Normally White
• Active area: 108 × 64.8 mm
• Outline dimensions: 120.7 × 75.9 × 2.95 mm
• Pixel pitch: 0.135 × 0.135 mm
• Viewing direction: 6 O'Clock
• Driver ICs: HX8264 + HX8664
• Interface: 16/18/24-bit RGB
• Display colors: 16.7M
• Operating voltage: Typ. 3.3 V (range 2.7–3.6 V)
• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Optical: Reflectance ~14.3% (reflective mode); Reflective contrast ratio ~20:1; Transmissive contrast ratio ~35:1; Response time 25–30 ms; Viewing angles 65°/65°/35°/55°
