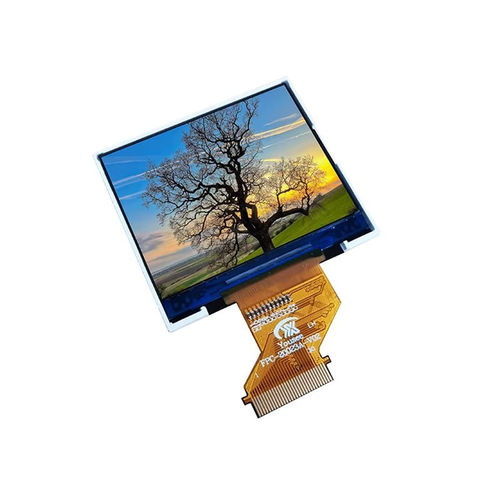

Displaymodul / TFT LCD YX240320-291

transreflektiv240 x 3202,8"

Produktübersicht
Das YX240320-291 ist ein professionelles transflektives TFT-LCD-Modul, entwickelt für industrielle und tragbare elektronische Produkte, die gute Lesbarkeit bei Sonnenlicht, niedrigen Energieverbrauch und zuverlässigen Betrieb bei wechselnden Lichtverhältnissen benötigen. Das transflektive Design verwendet eine halbreflektierende optische Schicht, um Umgebungslicht zur besseren Lesbarkeit bei hellem Sonnenlicht zu nutzen, während eine integrierte weiße LED-Hintergrundbeleuchtung die Sichtbarkeit im Innenbereich oder bei schwachem Licht sicherstellt.

Hauptmerkmale

• Displaygröße: 2,83 Zoll
• Auflösung: 240 (RGB) × 320
• Display-Technologie: Transflektives TFT-LCD
• Sichtbereich: 3 Uhr
• Treiber-IC: HX8367-A
• Schnittstellen: MCU / SPI / RGB
• Hintergrundbeleuchtung: Weiße LED

Grundspezifikationen (Tabelle)
Position — Spezifikation
Displaygröße — 2,83 Zoll
Display-Technologie — Transflektives TFT-LCD
Auflösung — 240 (RGB) × 320
LCD-Typ — TFT / Transflektiv
Aktiver Bereich — 43,20 × 57,60 mm
Außenmaße — 50,00 × 69,20 × 2,85 mm
Pixelabstand — 0,18 × 0,18 mm
Sichtbereich — 3 Uhr
Treiber-IC — HX8367-A
Schnittstelle — MCU / SPI / RGB
Hintergrundbeleuchtung — Weiße LED
Typische Helligkeit — 120 cd/m²
Typisches Kontrastverhältnis — 72:1
Modul-Leistungsaufnahme — 208 mW

Optische Merkmale (Tabelle)
Parameter — Typisch
Display-Technologie — Transflektiv TFT
Auflösung — 240 × 320
Helligkeit — 120 cd/m²
Kontrastverhältnis — 72:1
Reaktionszeit — 35 ms
Reflektivität — 4,23%
NTSC-Farbraum — 40%

Betriebsbedingungen (Tabelle)
Position — Bereich
Betriebstemperatur — -20°C ~ +70°C
Lagerungstemperatur — -30°C ~ +80°C
Feuchtigkeit — ≤90% rF (Max. 60°C)

Anwendungen
Geeignet zur Integration in Embedded-Systeme; anwendbar in industriellen, medizinischen, Transport- und tragbaren Elektronikgeräten, bei denen Außenlesbarkeit und geringer Energieverbrauch wichtig sind.

Mechanik & Optik
Kompakte Bauform mit Abmessungen 50,0 × 69,2 × 2,85 mm und aktivem Bereich 43,2 × 57,6 mm. Mechanische Zeichnung und Modulbilder werden vom Hersteller zur PCB-/Mechanikintegration bereitgestellt.

Technische Daten

• Modell: YX240320-291
• Displaygröße: 2,83 Zoll
• Auflösung: 240(RGB) × 320
• Display-Typ: Transflektives TFT-LCD
• Treiber-IC: HX8367-A
• Schnittstellen: MCU, SPI, RGB
• Aktiver Bereich: 43,20 × 57,60 mm
• Außenmaße: 50,00 × 69,20 × 2,85 mm
• Pixelabstand: 0,18 × 0,18 mm
• Sichtbereich: 3 Uhr
• Hintergrundbeleuchtung: Weiße LED
• Typische Helligkeit: 120 cd/m²
• Typisches Kontrastverhältnis: 72:1
• Reaktionszeit: 35 ms
• Reflektivität: 4,23%
• NTSC-Farbraum: 40%
• Modul-Leistungsaufnahme: 208 mW
• Betriebstemperatur: -20°C ~ +70°C
• Lagerungstemperatur: -30°C ~ +80°C
• Feuchtigkeit: ≤90% rF (Max. 60°C)
