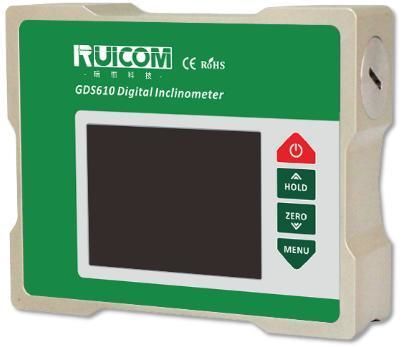

Einachsiger Neigungsmesser GDS610

digitalMEMSHochpräzision

Produktübersicht Das GDS610 ist ein hochpräzises, industrietaugliches digitales Neigungsmessgerät, das für die Winkelüberwachung und -steuerung in industriellen Umgebungen entwickelt wurde. Es nutzt fortschrittliche MEMS-Sensortechnologie in Kombination mit einem Algorithmus zur Kreuzachsenkompensation und einem Modell zur Temperaturdriftkorrektur, um eine hervorragende Langzeitstabilität und Wiederholgenauigkeit der Messdaten zu gewährleisten. Das Gerät verfügt über einen einachsigen Messbereich von ±90°, eine hohe Auflösung von 0,001°, eine schnelle Ansprechzeit, einen stabilen Ausgang, einen integrierten Datenspeicher und unterstützt die Umschaltung zwischen drei Maßeinheiten (Grad, Minuten und Sekunden / Dezimalwinkel / mm pro Meter). Sein dreidimensionales magnetisches Befestigungsdesign (starke magnetische Anhaftung an den Seiten und an der Unterseite) ermöglicht Messungen an mehreren Referenzflächen und erhöht die Flexibilität bei der Installation vor Ort. Die Serie bietet eine hohe Skalierbarkeit des Systems, einfache Bedienung und industrielle Zuverlässigkeit bei gleichzeitig wettbewerbsfähigem Preis-Leistungs-Verhältnis. Hauptmerkmale

• Optimale Genauigkeit: <0,02° (RMS, voller Messbereich für eine Achse)
• Wiederholgenauigkeit: 0,004°
• Winkelauflösung: 0,001°
• Datenspeicherfunktion (integriertes Datenspeichermodul)
• Starke magnetische Befestigung in drei Ebenen (magnetische Anhaftung an den Seiten und an der Unterseite) für die Messung an mehreren Referenzflächen
• Automatische Winkelinterpolationskompensation
• Unterstützt den Wechsel zwischen verschiedenen Messmodi: Grad, Minuten/Sekunden, Dezimalwinkel und mm/m
• 64-Farben-True-Color-LCD-Display mit hoher Leuchtkraft für klare Ablesbarkeit

Technische Daten / Spezifikationen

• Modell: GDS610
• Winkelmessbereich: ±90° (einachsige Variante); ±30° (zweiachsige Variante)
• Messachse: Einachsig (GDS610); zweiachsig (Variante)
• Maximale Messgenauigkeit (RMS): <0,02° (Gesamtbereich, einachsig); <0,005° (Gesamtbereich, zweiachsig)
• Winkelauflösung: 0,001°
• Wiederholgenauigkeit: 0,004°
• Messmodi: Grad, Minuten und Sekunden, Dezimalwinkel sowie mm/m-Modi (einstellbar)
• LCD-Display: Leuchtendes 64-Farben-True-Color-Display
• Größe des sichtbaren LCD-Bereichs: L 60,5 mm × B 45 mm
• Betriebstemperatur: -10 °C bis +70 °C
• Luftfeuchtigkeit im Betrieb: 85 % r. F.
• Batteriespezifikationen: Eine 2-A-AA-Batterie oder ein wiederaufladbarer AA-NiMH-Akku
• Dauerbetriebszeit mit Batterie: 6 Stunden (mit 2000-mAh-Akku)
• Vibrationsfestigkeit: 10 g bei 11 ms, dreiachsig (Halbsinuswelle)
• Stoßfestigkeit: 10 grms, 10–100 Hz
• Gewicht: 712 g
• Schutzart: IP54
• Material: Abriebfeste Aluminiumlegierung
• Abmessungen: L 115 × B 95 × H 32 mm
• Hinweise: Für höchste Messgenauigkeit stellen Sie bitte die Breitengradangaben Ihres Standorts ein; die Einstellungen werden nach Abschluss automatisch gespeichert.
