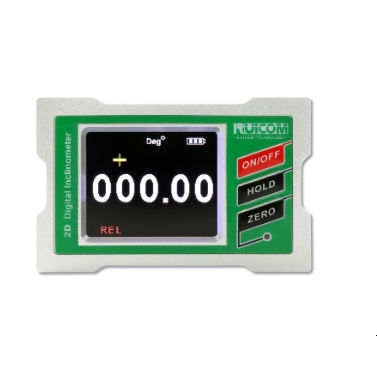

2-Achs-Neigungsmesser GDS4 series

1-AchsUSBtemperaturkompensiert

Produktvorstellung
Die GDS4-Serie ist ein hochpräzises elektronisches Nivelliergerät, das von RUICOM Technology für Winkelsteuerung und -messung in industriellen Anwendungen entwickelt wurde. Der Kern vereint ein mikro-mechanisches Steuersystem und eine Dual-Core-Messeinheit, die während der Messung eine Echtzeitkompensation der X-Achse über die Y-Achse ermöglicht. In Verbindung mit Kreuzkompensations- und Temperaturkompensationsalgorithmen nutzt das Gerät mikro-mechanische elektronische Berechnungen, um Langzeitstabilität und Messwiederholgenauigkeit sicherzustellen.

Hauptmerkmale

• Genauigkeit: 0,05°
• Winkelauflösung: 0,01°
• Betriebstemperatur: -10 ℃ bis +70 ℃
• Bereich: einachsig ±180°, zweiachsig ±90°
• Absolute/relative Messung

Leistungsparameter (Tabelle)

• Modelle: GDS41180 (einachsig), GDS4290 (zweiachsig)
• Messachse: GDS41180 — Einachsig; GDS4290 — Zweiachsig
• Winkelmessbereich: GDS41180 — ±180°; GDS4290 — ±90°
• Winkelmessgenauigkeit: 0,05° (voller Bereich)
• Winkelauflösung: 0,01°
• mm/m Messbereich: ±999,9 mm/m
• mm/m Messgenauigkeit: 0,9 mm/m (voller Bereich)
• mm/m Auflösung: 0,1 mm/m
• LCD sichtbare Fläche: 40 × 32 mm
• Arbeitstemperatur: -10 ~ +70 ℃
• Arbeitsfeuchtigkeit: bis zu 85 % rF
• Stromversorgung: 3,7V wiederaufladbare Lithiumbatterie
• Ideale Ladezeit: ~3 h
• Batteriebetriebsdauer: ~8 h (±0,5 h)
• Datenausgangssignal: USB
• Anti-Vibration: 10 g @ 11 ms, 3 Achsen (Halbsinus)
• Schlagfestigkeit: 10 grms, 10–100 Hz
• Schutzart: IP54
• Material: Metallaluminium
• Abmessungen: 83 × 19 × 53 mm
• Gewicht: ≤140 g

Eigenschaften / Technische Daten

• Serie: GDS4
• Verfügbare Modelle: GDS41180 (einachsig ±180°), GDS4290 (zweiachsig ±90°)
• Winkelgenauigkeit über den gesamten Bereich: 0,05°
• Winkelauflösung: 0,01°
• mm/m Bereich und Genauigkeit: ±999,9 mm/m; Genauigkeit 0,9 mm/m; Auflösung 0,1 mm/m
• Display: LCD sichtbare Fläche 40 × 32 mm
• Umgebung: Betriebstemperatur -10 ℃ bis +70 ℃; Luftfeuchtigkeit bis zu 85 % rF
• Stromversorgung: 3,7V wiederaufladbare Batterie, Ladezeit ~3 h, Laufzeit ~8 h (±0,5 h)
• Schnittstellen: USB-Datenausgang
• Mechanische Beständigkeit: Anti-Vibration 10 g @ 11 ms (3 Achsen), Stoß 10 grms (10–100 Hz)
• Schutz: IP54
• Konstruktion: Aluminiumgehäuse
• Abmessungen & Gewicht: 83 × 19 × 53 mm; ≤140 g
