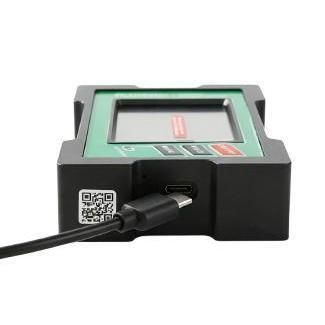

2-Achs-Neigungsmesser GDS8 series

1-AchsdigitalUSB

Produktübersicht
Die GDS8-Serie von RUICOM Technology sind digitale Neigungsmesser mit hoher Genauigkeit, entwickelt für Winkelmessung, Ausrichtung und Regelungsaufgaben in industriellen Anwendungen. Das Gerät kombiniert mikro-mechanische Sensorik, doppelte Messkerne sowie einen dynamischen Y/X-Kompen­sationsmechanismus mit proprietärem Kreuzkompensationsalgorithmus und Temperaturkompensationsmodell zur Verbesserung der Messgenauigkeit und Langzeitstabilität.

Hauptmerkmale

• Modelle: GDS810 (einachsig) und GDS820 (zwei­achsig).
• Messbereiche: ±15°, ±30°, ±45° (je nach Variante).
• Auflösung: 0,001°; Vollbereichsgenauigkeit bis zu <0,005° bei Top‑Varianten.
• Drei Mess-/Anzeige­modi: Winkel (°), Grad·Minuten·Sekunden und mm/m.
• Schnelle Reaktionszeit, stabile Daten­ausgabe über Type‑C Schnittstelle.
• Magnetische Adsorptionsstruktur für Seiten- oder Bodenmontage; Gehäuse aus eloxiertem Aluminium für industrielle Einsätze.
• Interner Datenspeicher, 64‑Farb‑LCD, wiederaufladbare 3,7‑V Batterie (≈11 h Laufzeit, ≈5 h Ladezeit).
• Schutzart IP54, vibrationsfest (10g @11ms) und stoßfest (10grms / 10–100Hz).

Technische Daten

• Messachse: GDS810 einachsig; GDS820 zweiachsig.
• Winkelbereiche: ±15°, ±30°, ±45° (modell-/variantabhängig).
• Winkelgenauigkeit (Vollbereich): GDS810: <0,005° (±15°), <0,01° (±30°), <0,03° (±45°); GDS820: <0,005° (±15°), <0,01° (±30°).
• Winkelauflösung: 0,001°; Wiederholbarkeit ≤0,003°.
• Beispiele mm/m Bereiche: 267 / 577 / 1035 (variantenabhängig); mm/m Auflösung: 0,02; mm/m Genauigkeitsbeispiele: 0,1 / 0,2 / 0,5.
• Betriebstemperatur: -10°C bis +70°C; Luftfeuchte: bis 85 % rF.
• Stromversorgung: wiederaufladbare 3,7‑V Batterie; Ladezeit ≈5 h; Dauerbetrieb ≈11 h.
• Daten­ausgang: Type‑C; mitgelieferte Software: VC‑Applikation.
• Display: 64‑Farb‑LCD, sichtbare Fläche L57.6 × W43.2 mm.
• Abmessungen: 109 × 77 × 27 mm; Gewicht ≤350 g; Material: eloxierte Aluminiumlegierung; Schutz: IP54.

Anwendungen

• Ausrichtung und Nivellierung von Maschinen (Werkzeuge, Vorrichtungen, Pressen).
• Kalibrierung und Inspektion in Produktion und Qualitätskontrolle.
• Neigungsüberwachung von Plattformen und Baukonstruktionen.
• Präzisionsmontage, Ausrichtung von Solarnachführern und Feldkalibrierungen.

Bestellung & Zubehör

• Verfügbare Varianten: GDS810 (einachsig) und GDS820 (zweiachsig) mit wählbaren Winkelbereichen und mm/m Optionen.
• Standardlieferumfang: Gerät, Type‑C Kabel, Zugriff auf die VC‑Software und Basisdokumentation; optional: magnetische Halterungen, Kalibrierschein, Ersatzakkus und OEM‑Dienstleistungen oder kundenspezifische Firmware — kontaktieren Sie RUICOM Technology für Optionen.
