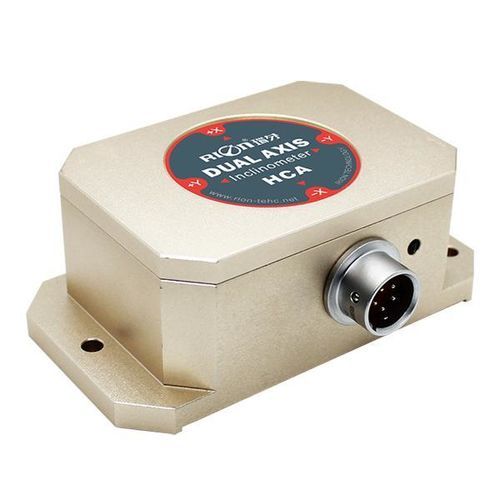

Einachsiger Neigungsmesser HCA series

digitalCANAntivibration

Kurzmerkmale

• Einachs-Inklinometer
• Messbereiche: ±1° bis ±90° (wahlweise)
• Auflösung: 0,001°
• Breiter Spannungsbereich: 9–36 V
• Betriebstemperatur: -40 bis +85 °C
• Hohe Stoß- und Vibrationsfestigkeit; Schutzart IP67
• CAN2.0A Ausgang; konfigurierbare Datenraten

Produktbeschreibung
Der RION HCA516T/HCA526T-CAN2.0A ist ein hochpräzises Einachs-Inklinometer für industrielle Anwendungen. Das Gerät verfügt über einen hochpräzisen 16-Bit Differenzial-A/D-Wandler und fünf Filteralgorithmen zur stabilen Winkelmessung relativ zur Horizontalen (Roll- und Nickwinkel). Ein integrierter digitaler Hochpräzisions-Temperatursensor ermöglicht die Temperaturdriftkorrektur; Temperaturausgabe optional. Die CAN2.0A-Schnittstelle ist konfigurierbar, die Frequenzantwort beträgt bis zu 100 Hz (höhere Antwort auf Anfrage). Entwickelt für zuverlässigen Einsatz in rauen Industrieumgebungen.

Anwendungsbereiche

• Überwachung von Lokomotiven
• Neigungsmessung an Baumaschinen
• Geologische Neigungsüberwachung
• Bohranlagen für die Ölindustrie
• Plattformerkennung von Radar-Fahrzeugen
• Lage-/Navigationsüberwachung von unterirdischen Bohranlagen
• Ausrichtungsbestimmung mittels Neigung
• Schiffs-Navigationslage-Messung
• Anwendungen beim Rohrvortrieb (shield pipe jacking)

Technische Daten (Auszug)

• Messachse: XY; wählbare Bereiche ±1° bis ±90°
• Auflösung: 0,001°; Messgenauigkeit @25 °C: 0,005° (kleiner Bereich), 0,01° (größerer Bereich)
• Langzeitstabilität: 0,01° / 0,02° je nach Bereich
• Nulloffset-Temperaturkoeffizient (-40 bis 85 °C): ±0,002 °/°C; Empfindlichkeits-Temperaturkoeffizient: ≤50 ppm/°C
• Einschaltzeit: 0,5 s; Ansprechzeit: 0,02 s
• Ausgaberaten (konfig.): 5, 15, 35, 50 Hz; Schnittstelle: CAN2.0A
• EMV: nach EN61000 und GBT17626; MTBF ≥ 50.000 Stunden
• Isolationswiderstand ≥ 100 MΩ; Stoßfestigkeit: 100 g @11 ms (Halbsinus); Vibration: 10 grms, 10–1000 Hz
• Schutzklasse: IP67; Standardkabel: 1 m geschirmt 4×0,4 mm² mit Luftfahrtstecker; Gewicht ≤ 210 g (ohne Kabel)

Abmessungen

• Gehäusegröße: L90 × W59.7 × H34 mm
• Einbaumaß: L79 × W29 × H6 mm
• Befestigung: 3 × M4 Schrauben

Elektrische Eigenschaften (Auszug)

• Versorgungsspannung: 9–36 V (Standard 12/24 V)
• Arbeitsstrom (ohne Last): ~50 mA
• Betriebstemperatur: -40 bis +85 °C; Lagertemperatur: -40 bis +85 °C

Technische Spezifikationen

• Modellreihe: HCA516T / HCA526T
• Typ: Neigungssensor mit CAN-Ausgang (Einachs-Inklinometer)
• Messachse: XY; Messbereiche: ±1° bis ±90° (wahlweise)
• Auflösung: 0,001°; Genauigkeit und Stabilität wie oben angegeben
• Ausgang: CAN2.0A; konfigurierbare Datenraten bis 50 Hz (Antwort bis 100 Hz auf Anfrage)
• Stromversorgung: 9–36 V; Schutz: IP67; Stoß-/Vibrationswerte gemäß techn. Daten
• Kabel: Standard 1 m geschirmtes Kabel 4×0,4 mm² mit Luftfahrtstecker
• Gewicht und Montage siehe Abmessungen
