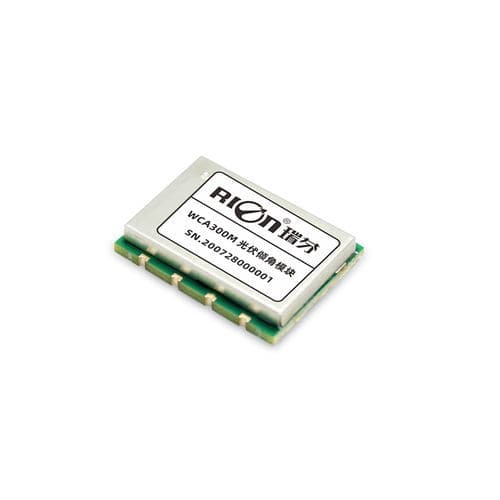

Einachsiger Neigungsmesser WCA300M

TTLMEMSIP67

Produktübersicht
Das RION WCA300M ist ein einachsiges Neigungsmodul zur industriellen Integration und SMT‑Bestückung. Es vereint eine mikromechanische Sensoreinheit mit einer Störfest‑Plattform für stabilen Langzeitbetrieb über einen weiten Temperaturbereich. Jedes Modul wird werkseitig kalibriert, um Null‑Drift, Querachs‑ und Linearitätsfehler zu minimieren. Bandverpackung ermöglicht direkte automatische Bestückung mit SMT‑Maschinen.

Hauptmerkmale

• Messbereich: 0–360°
• Auflösung: 0,1°
• Genauigkeit: ±0,2° (bei 25 °C)
• Ausgang: TTL
• Betriebsspannung: DC 3,3–7 V
• Betriebstemperatur: -40 bis +85 °C
• Schutzart: IP67
• Verpackung: Band für SMT‑Bestückung
• Lebensdauer (geschätzt): bis zu 10 Jahre

Anwendungsbereiche

• Solar‑PV Nachführungssteuerung
• Brückenüberwachung
• Schienen-/Gleisüberwachung

Parameter

• Modell: WCA300M
• Messbereich (einachsig): 0–360 °
• Auflösung: 0,1 °
• Messgenauigkeit (25 °C): ±0,2 °
• Temperaturdrift: ±0,02 °/°C (-40 bis +85 °C)
• Ansprechzeit (ohne Filterung): 0,1 s
• Nullabweichung: ±0,1 °
• Statischer Betriebsstrom (DC5V): 10 mA
• Einschaltzeit: 1 s
• Betriebsspannung: DC 3,3–7 V
• Ausgangsschnittstelle: TTL
• Ausgangslast: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms, 3 Achsen (Halbsinus)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• MTBF: ≥50000 Stunden
• Schutzart: IP67
• Gewicht: 30 g

Abmessungen
Gehäusegröße: L24.5×W19×H4 mm

Hinweise
Bandverpackung für automatische SMT‑Bestückung. Jedes Modul werkseitig kalibriert, um Null‑Drift, Querachs‑ und Linearitätsfehler zu reduzieren. Geschätzte Lebensdauer bis zu 10 Jahren.

Technische Daten

• Typ: einachsiges Neigungs-/Inklinometer‑Modul
• Ausgabeformat: TTL
• Umfang und Umweltkonformität: -40 bis +85 °C, geprüft nach EN61000 / GBT17626
• Verpackung: Band für direkte SMT‑Bestückung
• Typische Anwendungen: PV‑Nachführung, strukturelle und Schienenüberwachung
