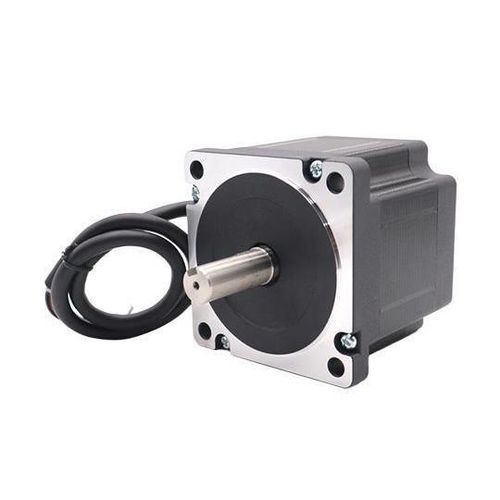

Schrittmotor 86BYGH1.8

2-Phasen-SchrittZweiphasen24 V

Produktübersicht
Die Baureihe 86BYGH1.8 ist ein 1,8° Bipolar-Schrittmotor im offenen Regelkreis von Shanghai Siheng Motor Manufacturing Co., Ltd. und wird in fünf Modellen mit Motorlängen von 60–160 mm angeboten. Die Serie liefert die wesentlichen elektrischen und mechanischen Daten für die Integration in industrielle Bewegungssteuerungen und die Bauteilauswahl.

Modelle

• Fünf Modelle: 86BYGH260-3004 bis 86BYGH2160-4004 (Motorlängen: 60, 80, 100, 120, 160 mm)

Elektrische & mechanische Parameter

• Schrittwinkel: 1,8° pro Schritt
• Phase: zwei Phasen (bipolar)
• Nennspannung: 3,3–6,9 V
• Nennstrom: 3–4 A
• Haltemoment: 2,8–12 kg·cm
• Gewicht: 1.700–5.500 g
• Motorlängen: 60, 80, 100, 120, 160 mm
• Isolationsklasse: B
• Empfohlenes Antriebsprinzip: Konstantstromtreiber (24 V)
• Isolationsspannung: 500 V
• Isolationswiderstand: 100 MΩ

Anwendungen & Installationshinweise

• Typische Anwendungen: industrielle Automatisierung, Robotik, CNC-Maschinen und automatisierte Anlagen
• Modellwahl basierend auf dem benötigten Haltemoment und der Motorlänge; Prüfen der Treiberstrom-Kompatibilität (3–4 A)
• Für stabile Leistung den empfohlenen Konstantstromtreiber bei 24 V verwenden
• Bei der Integration die Installationszeichnungen für Wellen-, Befestigungs- und Anschlussmaße beachten

Beigefügte Unterlagen

• Drehmoment–Drehzahl-Kurven für jedes Modell zur Auslegung
• Installations- und Maßzeichnungen (Befestigungsbohrungsbilder, Wellendurchmesser)
• Produktbilder mit Motor- und Montage-Details
