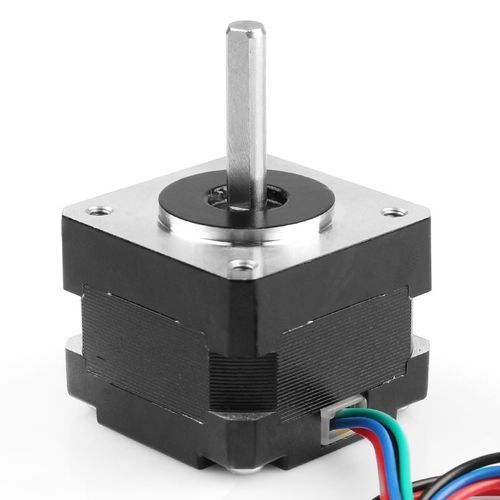

Schrittmotor 35BYGH

2-Phasen-SchrittHybrid-SchrittZweiphasen

Beschreibung
Offener Zweiphasen-Schrittmotor 35BYGH hergestellt von Shanghai Siheng Motor Manufacturing Co., Ltd. Die Produktfamilie umfasst 6 Modelle (35BYGH220-0404 bis 35BYGH236-1004). Technische Datenblätter enthalten Drehmoment‑/Drehzahlkennlinien, farbkodierte Anschlussdefinitionen für die Phasen A/B und Montageabmessungen zur Unterstützung von Auswahl und Integration.

Hauptmerkmale

• Zweiphasiger hybrider Schrittmotor in offener Regelung
• Schrittwinkel: 1,8°
• Ausgelegt für Konstantstromansteuerung
• Farbkodierte Verkabelung zur einfachen Identifikation der Phasen (A/B)
• Erhältlich in mehreren Gehäuselängen und Drehmomentvarianten

Hinweise

• Der Hersteller stellt für jedes Modell Drehmoment‑/Drehzahlkennlinien und Montagezeichnungen zur Auswahlhilfe bereit.
• Isolationsklasse und empfohlene Ansteuerungsparameter variieren je nach Modell; siehe technische Daten für Details.

Technische Merkmale / Spezifikationen

• Modellreihe: 35BYGH (6 Modelle: 35BYGH220-0404 bis 35BYGH236-1004)
• Schrittwinkel: 1,8°
• Nennspannung: 2,7 V bis 10 V (modellabhängig)
• Nennstrom: 0,4 A bis 1,0 A (modellabhängig)
• Haltemoment: 0,5 bis 1,4 kg·cm (modellabhängig)
• Motorgehäuselänge: 20 mm bis 36 mm (modellabhängig)
• Gewicht: ca. 100 g bis 180 g (modellabhängig)
• Isolationsklasse: Klasse B
• Empfohlenes Ansteuern: Konstantstromansteuerung (24 V empfohlen)
• Anregung: 2‑Phasen
• Isolationsspannung: 500 V
• Isolationswiderstand: 100 Ω
