Schrittmotor 28BYGH

2-Phasen-SchrittZweiphasen24 V

Übersicht

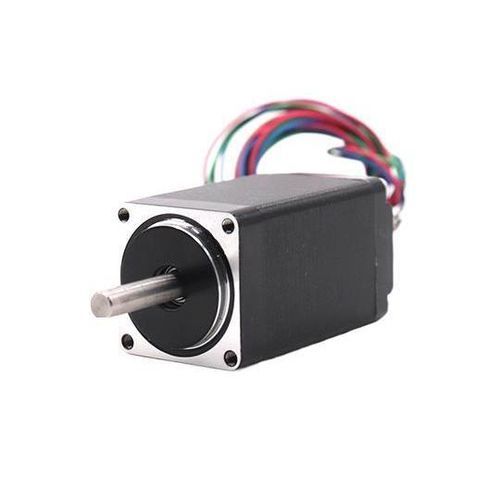

Die Serie 28BYGH ist ein zweiphasiger Open-Loop-Schrittmotor mit 1,8° hergestellt von Shanghai Siheng Motor Manufacturing Co., Ltd. Er ist in sechs Modellvarianten erhältlich. Typischer Positionsfehler: ±0,09°. Wesentliche elektrische und mechanische Kenndaten variieren je nach Modell zur Anpassung an verschiedene industrielle Anwendungen.

Modelle

• Sechs Varianten verfügbar (Beispiel: 28BYGH232-0674).

Elektrische und Leistungsmerkmale

• Schrittwinkel: 1,8° (typischer Positionsfehler ±0,09°).
• Nennspannung: 2,66–6,2 V (modellabhängig).
• Nennstrom: 0,67–0,95 A (modellabhängig).
• Antriebsart: Konstantstromansteuerung (empfohlene Versorgung für den Treiber: 24 V).
• Einschaltung: 2-Phasen.
• Haltemoment: 0,43–1,2 kg·cm (je nach Modell).

Mechanische Eigenschaften

• Motorlänge: ca. 32–51 mm (modellabhängig).
• Gewicht: ca. 110–200 g (modellabhängig).
• Wellendurchmesser: 5 mm.
• Montage: 4 × M2.5 Befestigungsbohrungen (siehe Maßzeichnungen).

Isolation und Sicherheit

• Isolationsklasse: Klasse B.
• Isolationsspannung: 500 V.
• Isolationswiderstand: 100 Ω.

Kabelbelegung und Erregungssequenz

• Farbkennzeichnung der Leitungen: BLK / GREEN = Phase A, RED / BLUE = Phase B.
• Standard-2-Phasen-Erregungssequenzen werden bereitgestellt.

Leistungskurven und Dokumentation
Drehmoment-Drehzahl-Kurven und weitere Leistungsdiagramme sind enthalten, um die Auswahl und Auslegungsarbeit zu unterstützen.

Installationszeichnungen
Detaillierte Maßzeichnungen sind verfügbar, einschließlich Befestigungsbohrbild (4-M2.5), Wellendurchmesser (5 mm) und Optionen für die Gesamtlänge. Für genaue Maße je Modell die Zeichnungen beachten.

Technische Daten

• Serie: 28BYGH-Serie.
• Schrittwinkel: 1,8° (±0,09° typisch).
• Verfügbare Modelle: 6 Varianten (z. B. 28BYGH232-0674).
• Nennspannung: 2,66–6,2 V.
• Nennstrom: 0,67–0,95 A.
• Haltemoment: 0,43–1,2 kg·cm.
• Antriebsart: Konstantstromansteuerung (typische Treiberversorgung 24 V).
• Einschaltung: 2-Phasen.
• Isolationsklasse: B; Isolationsspannung: 500 V; Isolationswiderstand: 100 Ω.
• Motorlängen: ca. 32–51 mm.
• Gewicht: ca. 110–200 g.
• Wellendurchmesser: 5 mm.
• Befestigungsbohrungen: 4-M2.5.
• Enthält Drehmoment-Drehzahl-Kurven und farbcodierte Kabeldefinitionen.
