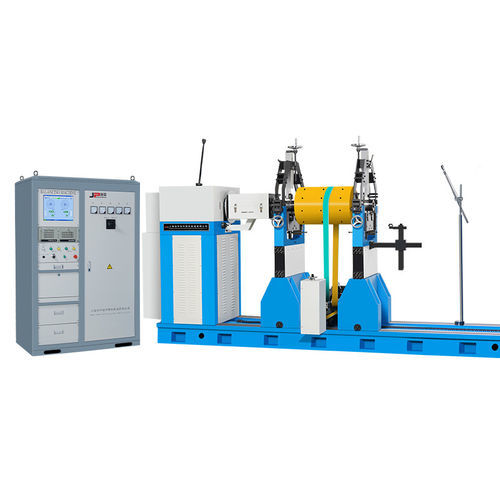

Horizontale Auswuchtmaschine PHS-10000H

starre Lagerungmanuellfür Schwungrad

Anwendung Diese Maschine wird häufig zur Unwuchterkennung von mechanischen rotierenden Teilen großer Motoren, Gummiwalzen, Wasserpumpen, Zentrifugen, Ventilatoren, Kurbelwellen usw. eingesetzt. Eigenschaften Verwendet den Doppelantriebsmodus mit Universalgelenk/Riemenantrieb. Der Universalgelenkantrieb kann mehr Leistung übertragen und läuft reibungsloser. Der Riemenantrieb gewährleistet die Auswuchtqualität und Präzision des Werkstücks und zeichnet sich durch bequemes Be- und Entladen, schnellen Start und hohe Arbeitseffizienz aus. Anwendbar auf große Werkstücke Technische Daten auf einen Blick PHS-10000H PHS-15000H PHS-20000H PHS-30000 Massenbereich des Werkstücks (kg) 10000 15000 20000 30000 Maximaler Durchmesser des Werkstücks (mm) Φ2400 Φ2800 Φ2800 Φ3000 Abstand zwischen zwei Stützlagern (mm) Min 320 Min 450 Min 600 Min 600 Bereich des Zapfendurchmessers des Werkstücks (mm) Φ60~400 Φ60~400 Φ60~400 Φ80~500 Maximaler Abstand zwischen Antriebsflansch und rechtem Lagerbock (mm) 4000 4200 5200 6000 Drehzahl der Hauptachse (U/min) 133,255,396, 634,970 138,237,396, 644,1000 138,237,396, 644,1000 138,237,396, 644,1000 Motorleistung (kw) 22 30 55 75 Drehmoment der Universalgelenkwelle (N·m) 2250 2250 5000 7800 Bettlänge (mm) 5500 6000 7000 8000 Minimale erreichbare Restunwuchtmenge (emar) ≤0.5g· mm/kg ≤0.5g· mm/kg ≤1g· mm/kg ≤1g· mm/kg Anwendbar auf riesige Werkstücke Technische Daten auf einen Blick PHS-50000 PHS-80000 PHS-100000 Massenbereich des Werkstücks (kg) 50000 80000 100000 Maximaler Durchmesser des Werkstücks (mm) Φ3600 Φ4000 Φ4200 Abstand zwischen zwei Stützlagern (mm) Min 600 Min 600 Min 600 Bereich des Zapfendurchmessers des Werkstücks (mm) Φ80~560 Φ80~560 Φ100~650 Maximaler Abstand zwischen Antriebsflansch und rechtem Lagerbock (mm) 7000 7500 9500 Drehzahl der Hauptachse (U/min) 138,235,348,505, 729,955 138,235,348,505, 729,955 124,187,255,373,473,627, 853,1588 Motorleistung (kw) 110 160 200 Drehmoment der Universalgelenkwelle (N·m) 10000 15000 18000 Bettlänge (mm) 9000 10000 12000 Minimale erreichbare Restunwuchtmenge (emar) ≤1g· mm/kg ≤1g· mm/kg ≤1g· mm/kg 1) Frequenzumwandlung 2) Kann auf 75-180 erhöht werden 3) Kann auf 120~240 erhöht werden 4) Stufenlose Geschwindigkeitsregelung - Anwendung: Unwuchterkennung für große rotierende Teile - Doppelantriebsmodus: Universalgelenk und Riemenantrieb - Hohe Leistungsübertragung und reibungsloser Betrieb - Hohe Auswuchtqualität und Präzision - Bequemes Be- und Entladen, schneller Start, hohe Effizienz - Anwendbar für große und riesige Werkstücke
