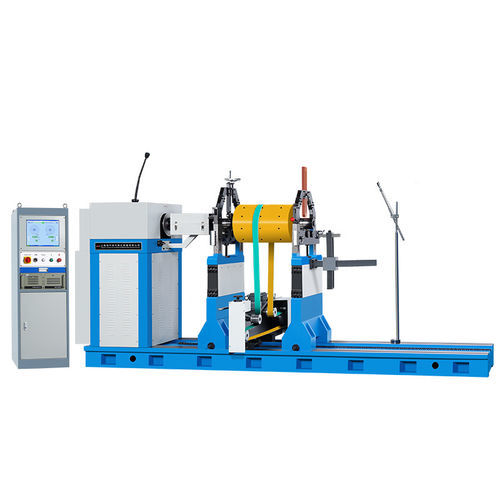

Horizontale Auswuchtmaschine PHS-3000H

starre Lagerungmanuellfür Gebläse

AnwendungDiese Maschine ist weit verbreitet in der Unwucht-Erkennung von mechanischen rotierenden Teilen von mittelgroßen Motoren, Gummiwalzen, Wasserpumpen, Zentrifugen, Ventilatoren, Kurbelwellen, etc.FeatureAdopts das Kardangelenk / Riemenantrieb Dual-Drive-Modus. Der Kardanantrieb kann mehr Leistung übertragen und läuft gleichmäßiger. Der Riemenantrieb gewährleistet die Auswuchtqualität und -präzision des Werkstücks und zeichnet sich durch bequemes Be- und Entladen, schnellen Anlauf und hohe Arbeitseffizienz aus.Einsetzbar für mittlere WerkstückeTechnische Daten auf einen BlickPHS-1000HPHS-2000HPHS-3000HPHS-5000Masse Umfang des Werkstücks(kg)1000200030005000Max Durchmesser des Werkstücks(mm)Φ1600Φ1900Φ2100Φ2400Abstand zwischen zwei Stützlagern(mm)Min 60Min 60Min 60Min 320Zapfendurchmesser Umfang des Werkstücks(mm)Φ25~1203)Φ25~1203)Φ25~1203)Φ40~380Max Abstand zwischen Antriebsflansch und rechter Lagerstütze (mm)1600190019002500Drehgeschwindigkeit der Hauptachse(r/min)600,10954)485,8184)133,255,396.634,9704)133,255,396,634,9704)Motorleistung (kw)41)7.51)7.51)151)Drehmoment der Kardanwelle(N-m)2503007001250Länge des Bettes (mm)2500300030004000Min. erreichbare Restunwucht (emar)≤0,5g- mm/kg≤0,5g- mm/kg≤0,5g- mm/kg≤0.5g- mm/kg1) Frequenzumwandlung2) Addierbar bis 75-1803) Addierbar bis 120~2404) Stufenlose DrehzahlregelungDoppelte Antriebsart: Kardan- und RiemenantriebHohe Auswuchtqualität und -präzisionBequemes Be- und EntladenSchneller AnlaufHohe ArbeitseffizienzAnwendbar für mittelgroße Motoren, Gummiwalzen, Wasserpumpen, Zentrifugen, Ventilatoren, KurbelwellenTechnische DatenMasseumfang des Werkstücks: bis zu 5000 kgMax Durchmesser des Werkstücks: bis zu Φ2400 mmAbstand zwischen zwei Stützlagern: Min. 60 mm (Min. 320 mm für PHS-5000)Zapfendurchmesserumfang: Φ25~120 mm (Φ40~380 mm für PHS-5000)Maximaler Abstand zwischen Antriebsflansch und rechtem Lager: bis zu 2500 mmDrehgeschwindigkeit: bis zu 1095 U/min (variiert je nach Modell)Motorleistung: bis zu 15 kWDrehmoment der Kardanwelle: bis zu 1250 N-mLänge des Bettes: bis zu 4000 mmMin. erreichbare Restunwucht: ≤0,5g- mm/kg
