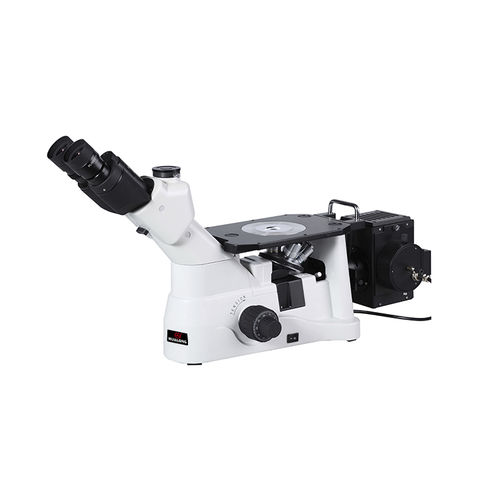

Mikroskop für die Metallurgie HL201-A

LaborInspektionfür Lehrzwecke

1. Anwendung Das HL201-A verfügt über ein unendliches optisches System und ein modulares Funktionsdesign. Hohe Auge Punkt, ultra-weiten Sichtfeld flachen Feld Okular Sichtfeld Durchmesser Ф22mm. Es eignet sich für die metallographische Analyse, mikroskopische Beobachtung der Oberflächenmorphologie und -struktur, Halbleiter, FPD, Leiterplatten, Metallwerkstoffe, Präzisionsschneidwerkzeuge und andere Fertigungsbereiche, und ist geeignet für Lehre und Forschung. Standard-Semi-Hellfeld-Objektiv, hohe Definition und hohe Farbwiederherstellung; Nach den verschiedenen Anwendungen der Industrie und Materialwissenschaft, durch modulare Kombination, die Realisierung von Hellfeld, polarisiertes Licht und andere Beobachtungsmethoden. 2. Spezifikation 2.1 Optisches System: Unendliches optisches System zur Korrektur der chromatischen Aberration 2.2 Beobachtungstubus: Trinokularer Gelenkkopf, 45° Neigung, Einstellbereich der Neigung: 54-75mm, einseitige Dioptrieneinstellung ±5 Dioptrien Teilungsverhältnis: binokular 100%, binokular: trinokular = 80%: 20% 2.3 Okular: Flachfeldokular mit hohem Augenpunkt und großem Sehfeld PL10X22mm 2.4 Objektiv Infinity langen Arbeitsabstand flachen Feld achromatischen metallographischen Objektiv: LMPL5X /0.15 / WD10.8 Unendlich langer Arbeitsabstand, achromatisches metallografisches Objektiv mit flachem Feld: LMPL10X/0.3 / WD10 Unendlich langer Arbeitsabstand, achromatisches metallographisches Objektiv mit flachem Feld: LMPL20X/0.45 / WD4 Metallographisches Objektiv mit unendlich großem Arbeitsabstand und flachem Feld mit halbreduziertem Objektiv: LMPLFL50X/0.55 / WD7.8 2.5 Konverter: Fünf-Loch-Konverter 2.6 Tisch: Feste Plattform: Größe 160X250mm 2.7 Werkbank: Metalltischplatte (Mittelloch Φ12) / Metalltischplatte (Mittelloch Φ25) / Tischverlängerungsplatte
