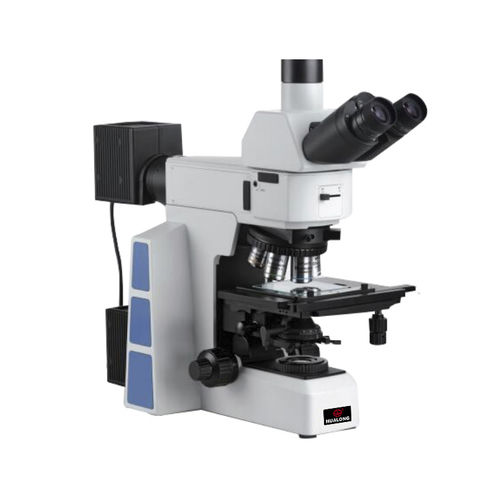

Mikroskop für die Metallurgie HL501M

LaborInspektionfür Lehrzwecke

1. Anwendung Das metallografische Forschungsmikroskop HL501M ist ein trinokulares aufrechtes metallografisches Mikroskop, das eine Reihe von Neuerungen beinhaltet. Vom Aussehen bis zur Leistung folgt es dem international führenden Designtrend und ist bestrebt, ein neues Muster im industriellen Bereich zu entwickeln. Es bietet verschiedene Beobachtungsfunktionen wie Reflexion Hellfeld, Reflexion Dunkelfeld, Transmission Hellfeld, Transmission und Reflexion polarisiertes Licht, Reflexion differentielle Interferenz und so weiter. 2. Spezifikation 2.1 Beleuchtungssystem: Unendliches optisches System zur Korrektur der chromatischen Aberration 2.2 Objektivtubus: 30° Neigung, aufrechtes Bild, unendlich schwenkbarer Drei-Wege-Beobachtungstubus, Einstellung des Augenabstandes: 50mm~76mm, Zweifach-Teilungsverhältnis binokular: trinokular = 100:0 oder 0:100 2.3 Okular: Hohe Augenpunkt weites Feld Plan Okulare PL10X/25mm, einstellbare Dioptrien 2.4 Hell- und Dunkelfeld Halbkomplex Achromatische Objektive: LMPLFL 5X /0,15 BD DIC WD13,5mm LMPLFL10X/0,30 BD DIC WD9,0mm LMPLFL20X/0,45 BD DIC WD2,5 mm LMPLFL50X/0,80 BD WD1,0mm 2.5 Konverter: Hell- und Dunkelfeld 6-Loch-Konverter mit DIC-Schlitz 2.6 Tisch: Rechter mechanischer 4-Zoll-Tisch, Verfahrweg 105mmx102mm, mit Y-Achsen-Verriegelung, mit Transmissionssystem-Lichtschranke, mit Glastischplatte 2.7 Kondensor: Ausschwenkbarer achromatischer Kondensor (N.A.0.9)
