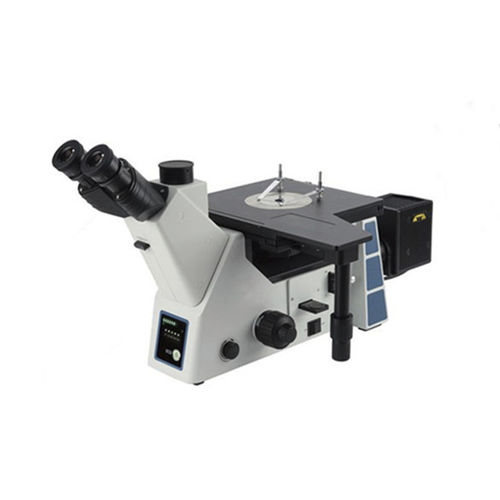

Mikroskop für die Metallurgie HL201-B

LaborInspektionfür Lehrzwecke

1. Anwendung Das HL201-B verfügt über ein neu entwickeltes optisches Infinitescale-System, das als inverses Mikroskop für Gießen, Schmelzen, Wärmebehandlungsforschung, Rohstoffinspektion oder Materialverarbeitungsanalyse und andere Tests verwendet werden kann. Das FX-41M wird in einer niedrigen Handposition betrieben und ist mit einem um 360° drehbaren binokularen Beobachtungszylinder ausgestattet, um den ergonomischen Beobachtungsmodus vollständig zu erfüllen. Die strenge Auswahl von Linsen mit hoher Lichtdurchlässigkeit und die fortschrittliche Beschichtungstechnologie können die natürliche Farbe der Probe wirklich wiederherstellen. Das semi-achromatische Design bietet eine hervorragende Farbkorrekturleistung und verbessert den Kontrast und die Klarheit des beobachteten Bildes. 2.Spezifikation 2.1 Optisches System: Optisches System mit unendlicher Korrektur der chromatischen Aberration 2.2 Beobachtungstubus: Trinokularer Beobachtungstubus, um 45 ° geneigt, Scharniersatz kann 360 ° drehen, fester Okulartubus, Pupillenabstand Einstellbereich 50-75mm, zweistufiges Teilungsverhältnis: binokular: trinokular = 100: 0 oder 0: 100 2.3 Okular: Hohe Augenpunkt weites Feld Plan Okular PL10X / 22mm, einstellbare Dioptrien. 2.4 Objektiv: Unendlich weites Hell- und Dunkelfeldobjektiv：LMPL5X /0.15BD DIC WD9.0 Unendlich langes Hell- und Dunkelfeld-Objektiv：LMPL10X/0.30BD DIC WD9.0 Objektiv für unendlich weite Entfernungen im Hell- und Dunkelfeld：LMPL20X/0.45BD DIC WD3.4 Semiappochromatisches Objektiv für unendlich weite Entfernungen im Hell- und Dunkelfeld：LMPLFL50X/0.55 BD WD7.5 2.5 Konverter: Intern positionierter 5-Loch-Hell- und Dunkelfeldkonverter (mit DIC-Schlitz), eingebauter Vergrößerungssensor
