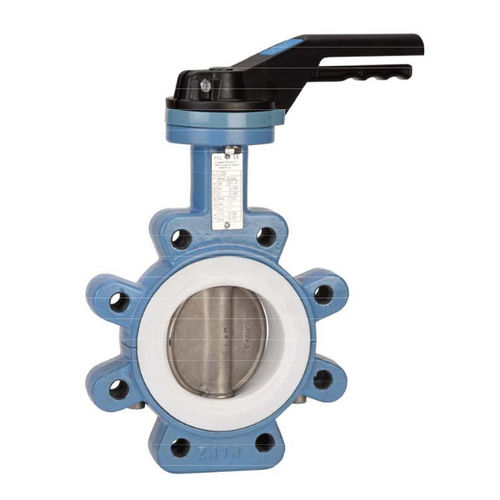

Absperrklappe 1166 series

manuellfür SäureLug-Typ

Bei der Einheit handelt es sich um ein Ventil mit Ansatz, das einen verlängerten Hals und einen sich vollständig überkreuzenden Schaft aufweist, der eine Isolierung für eine einfachere Anwendung bietet. Es enthält ein ISO 5211-Montagekissen. Die Zwischenstößel sind nach ISO Pn10, obwohl auf Anfrage auch Flansche nach ISO PN16 oder ISO PN20 ANS1150 erhältlich sind. Das Gerät hat einen abnehmbaren Sitz und verwendet eine Scheibe aus Edelstahl bis DN100. Es passt zu einer Vielzahl von Scheiben, einschließlich der DN200, die 9 verriegelte Positionen am Hebel abdeckt. Die DN250 bis 300 sind in allen Positionen arretierbar, aber nicht verriegelbar. Weitere verfügbare Scheiben sind die epoxidharzbeschichtete Scheibe aus duktilem Eisen DN125 bis 300 und die mit Rilsan beschichtete Scheibe aus duktilem Eisen +/- 300. Darüber hinaus ist ihr Gehäuse mit RAL 5024 beschichtet, das eine Konsistenz von 250-300 Mikron Dicke aufweist. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Muffentyp ( verstärkte Muffe von DN200 bis DN1400 ) - Zwischen Flanschen PN1Û/16 von DN32/40 bis 150. PN10 über - Zwischen Flanschen PN16 oder Klasse 150 (PN20) auf Anfrage - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option )
