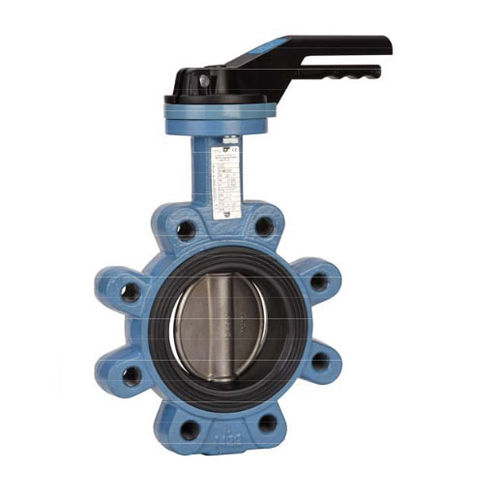

Absperrklappe 1163 series
HebelIsolationfür Heißwasser

Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
Hebel
Funktion
Isolation
Medium
für Heißwasser, für Meerwasser, für Kühlwasser, für Chemikalien
Korpus
Lug-Typ, beschichtet, Gusseisen, Edelstahl, EPDM
Weitere Eigenschaften
ISO
DN

Min: 40 mm
(1,575 in)

Max: 300 mm
(11,811 in)

Druck

10 bar, 16 bar
(145 psi, 232,1 psi)

Temperatur

Min: -20 °C
(-4 °F)

Max: 110 °C
(230 °F)

Beschreibung

Dieses Produkt hat einen langen Hals zur Isolierung und ist mit einem ISO 5211-Befestigungspolster Typ Lug ausgestattet. Es besteht aus einer Edelstahlscheibe bis zu DN100. Außerdem enthält es einen Hebel mit 9 Stellungen mit Verriegelungsmotor im Bereich bis DN200. Diese Vorrichtung verfügt über einen abnehmbaren Sitz mit einem vollständig gekreuzten Schaft mit einer Verlängerung von 75 mm Länge. Der quadratische Hebel dieser Vorrichtung hat eine Abmessung von 30x30 mm und verfügt über einen Hebel mit 9 Stellungen, der mit einer Verriegelungsvorrichtung bis zu DN200 ausgestattet ist. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Muffentyp ( verstärkte Muffe von DN200 bis DN1400 ) - Zwischen Flanschen PN1Û/16 von DN32/40 bis 150. PN10 über - Zwischen Flanschen PN16 oder Klasse 150 (PN20) auf Anfrage - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG : - Flüssigkeiten : Kalt- und Warmwasser. dnnkbare Wasser - Nicht empfehlenswert : Kohlenwasserstoff, Dampf, Gas, Säuren, Öl. Fréon - Für den temporären Einsatz. kann am Rohrende ab DN50 und darüber verwendet werden ( max. 6 bar ) - Kann am Ende des Rohres verwendet werden, wenn es mit einem Flansch montiert wird (max. 12 bar bis zu DN150,10 bar darüber) - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5)

---
