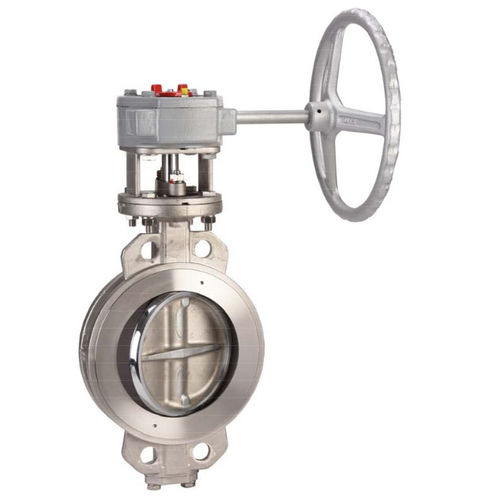

Absperrklappe 1116 series
mit HandradZwischenflanschdoppelt exzentrisch

Absperrklappe
Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
mit Handrad
Korpus
Zwischenflansch, doppelt exzentrisch, Edelstahl, Kohlenstoffstahl, Aluminium, Eisen
Anwendung
für die chemische Industrie, für Heizungen, für Erdölanwendungen, für Kühlsystem, für den Schiffsbau
Weitere Eigenschaften
ISO, bidirektional, feuersicher
DN

Max: 350 mm
(13,78 in)

Min: 50 mm
(1,969 in)

Druck

20 bar
(290,1 psi)

Temperatur

Max: 210 °C
(410 °F)

Min: -29 °C
(-20 °F)

Beschreibung

Bei der Einheit handelt es sich um einen Wafer-Typ mit 100%iger Dichtheit und Flanschen zwischen ISO PN20 und ANS1150. Die Einheit ist gemäß ISO 10947:2010 feuersicher und verfügt über ein ISO 5211-Montagekissen. Die CF8M-Scheibe besteht aus Edelstahl, wobei der eiserne Griff 10 duktile Positionen hat und mit einer Verriegelungsvorrichtung bis DN150 ausgestattet ist. Das Getriebe hat DN 200 bis DN 600, wobei die Grundierung auf EP-02 Epoxid-Rotoxid und die Grundierung auf RAL2012 basiert. Die Schichtdicke beträgt 10 nachmittags bei der Ausführung aus Kohlenstoffstahl, und der Deckanstrich EP-04 Epoxy-Email grau RAL 7045 hat eine Schichtdicke von 30 nachmittags bei der Ausführung aus Kohlenstoffstahl. SPEZIFIKATIONEN : - 100%ige Dichtheit - Wafer-Typ - ZwischenPN25oderPN16-Flanschen - Doppelter Versatz - Bidirektional mit durch den Pfeil angezeigter bevorzugter Flussrichtung - Feuersicher nach ISO 10497 : 2010 - Montageplatte nach ISO 5211 - Erkrankung an CF8M-Stammstahl - Full Crossing Vorbau - Griff aus duktilem Gusseisen mit 10 Stellungen. mit Sperrvorrichtung bis zu DN150 - GetriebevonDN200bisDN600 - Anorganische zinkreiche Grundierung, graue Farbe. 10 pm Dicke - Lackierung hitzebeständiges Aluminium Silber Farbe RAL 1504. 30 pm Dicke - Griff aus duktilem Gusseisen EN GJS-400-15 mit Silberlackierung RAL 9006 VERWENDUNG: - Geothermie, Industriekälte, Schiffbau, Petrochemie - Dampf: maximal 10 bar - Min. und max. Température Ts : - 29°C bis + 210°C - Maximaler Druck Ps : 25 bar ( siehe Grafik ) - Bei Verwendung am toten Ende der Rohrleitung ist die bevorzugte Flussrichtung umzukehren BEREICH.* - Wafertyp mit Gehäuse aus Kohlenstoffstahl . und Griff Ref. 1113 DN 50 bis DN 150 - Wafer-Typ mit Gehäuse aus Kohlenstoffstahl . und Getriebe Ref. 1113 DN 200 bis DN 600

---
