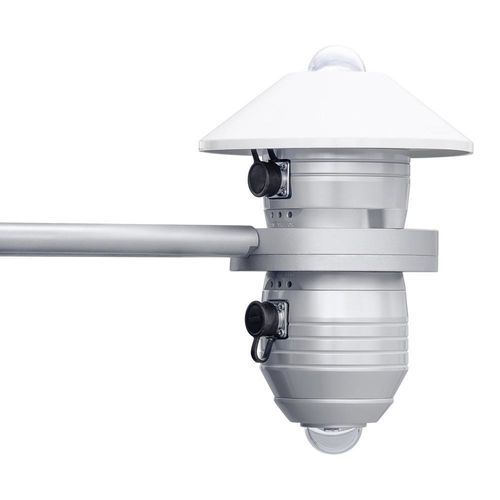

Albedometer / Klasse A 3S-TP-ALBEDO-A

für Wetterstationspektral flachfür Photovoltaik-Anlage

Übersicht
Der 3S-TP-ALBEDO-A Thermopile-Albedometer misst sowohl die einfallende solare Strahlung als auch die von der Oberfläche reflektierte Strahlung mit zwei gegenüberliegenden Klasse-A-Thermopile-Pyranometern. Er liefert präzise Albedo-Werte für PV-Leistungsüberwachung, meteorologische Stationen und Ressourcenbewertungen. Das Gerät unterstützt RS485 Modbus RTU, ist IP68-geschützt und verfügt über ein eloxiertes Aluminiumgehäuse; konform mit ISO 9060:2018 und IEC 61724-1:2021 Klasse A.

Hauptmerkmale

• Klasse-A-Leistung mit zwei SEVEN 3S-TP-MB-A Thermopile-Pyranometern (ISO 9060:2018 Fast Response, Spectrally Flat).
• Gleichzeitige Messung von einfallender und reflektierter Strahlung zur zuverlässigen Albedo-Berechnung.
• Schnelle Ansprechzeit: 0,5 s.
• Niedriger Nulloffset und hohe Langzeitstabilität.
• Digitale Integration über RS485 Modbus RTU (optional Modbus TCP/IP).
• Robustes Außendesign: IP68, eloxiertes Aluminiumgehäuse, UV- und witterungsbeständiges Kabel.
• Galvanische Trennung: 1000 V zwischen Versorgung und RS485-Bus.
• Standardkabel 3 m; kundenspezifische Längen erhältlich.
• 5 Jahre Garantie.

Gemessene Parameter

• Global Horizontal Irradiance (GHI)
• Plane of Array Irradiance (POA)
• Reflektierte Strahlung von Boden, Dach, Schnee, Boden, Vegetation oder PV-Oberfläche
• Interne Temperatur
• Gehäusetemperatur
• Interne Luftfeuchte

Anwendungen

• Gewerbliche Solarkraftwerke
• Überwachung bifacialer PV-Systeme
• Stationen zur Bewertung von Solarressourcen
• Meteorologische Messstationen
• Studien zur Bodenreflexion und Albedo
• Solarüberwachung in der Landwirtschaft
• Reflexionsmessungen bei Schnee, Wüste, Dächern und Böden
• Performance-Ratio- und Energieverlust-Analysen in PV-Anlagen

Funktionsweise
Das Instrument verwendet zwei gegenüber montierte Pyranometer: Das obere misst die einfallende Sonnenstrahlung, das untere die reflektierte Strahlung. Albedo wird berechnet als Reflektierte Strahlung / Globale Strahlung (Beispiel: 250 W/m² reflektiert ÷ 1000 W/m² global = 0,25).

Installationshinweise

• Platzieren Sie das Gerät so, dass das obere Pyranometer uneingeschränkten Himmelssicht hat und das untere die Zieloberfläche repräsentiert.
• Vermeiden Sie nahe Objekte, die Schatten oder Reflexionen erzeugen können.
• Montieren Sie den Sensor auf der Halterung, richten Sie ihn mit der eingebauten Wasserwaage aus und befestigen Sie die Montage-Stange.
• Schließen Sie Versorgung (12–30 V DC) und RS485 Modbus RTU an den Datenlogger oder das SCADA-System an.
• Konfigurieren Sie die Modbus-Parameter entsprechend dem Datenlogger oder Überwachungssystem.

Wartung

• Tägliche Sichtprüfung: auf Beschädigungen, starke Verschmutzung, Schnee oder Vogelkot prüfen.
• Wöchentlich: obere und untere Kuppeln bei Verschmutzung reinigen.
• Monatlich: Ausrichtung, Montagezustand, Kabel und Datenausgabe prüfen.
• Jährlich: Messleistung und gesamte Installation überprüfen.
• Rekalibrierung: Für PV-Überwachung gemäß IEC 61724-1:2021 alle 2 Jahre empfohlen; SEVEN weist darauf hin, dass eine Rekalibrierung alle 5 Jahre je nach Anwendung ausreichend sein kann.

Garantie und Optionen
Fünf Jahre Garantie. Optionale Konfigurationen mit anderen Pyranometerklassen verfügbar (SEVEN 3S-TP-MB-B oder 3S-TP-MB-C).

Technische Daten

• Artikelnummer: 3S-TP-ALBEDO-A
• Gemessene Parameter: GHI oder POA, reflektierte Strahlung, interne und Gehäusetemperatur, interne Luftfeuchte
• Sensor-Typ: Thermopile
• Spektraler Bereich: 280 bis 3000 nm
• Strahlungsbereich: 0 bis 4000 W/m²
• Nennempfindlichkeit: 8 bis 14 µV/(W/m²)
• Ansprechzeit: 0,5 s
• Nulloffset A – Thermische Strahlung: ±1 W/m²
• Nulloffset B – Temperaturänderung: ±1,5 W/m²
• Gesamt-Nulloffset C: ±3 W/m²
• Nichterstabilität: <0,5 % Änderung/Jahr
• Nichtlinearität: ±0,2 % von 100 bis 1000 W/m²
• Directional Response: ±10 W/m² bei 1000 W/m², 0 bis 80°
• Spektraler Fehler: ±0,2 %
• Temperaturantwort: ±0,4 % von -20°C bis 50°C
• Strahlungsauflösung: 0,1 W/m²
• Interner Feuchtebereich: 0 % bis 100 %
• Genauigkeit interne Feuchte: ±1 % RH von 20 % bis 70 % bei 25°C
• Interner Temperaturbereich: -40°C bis +85°C
• Genauigkeit interne Temperatur: ±0,1°C von 5°C bis 60°C
• Gehäusetemperaturbereich: -40°C bis +85°C
• Gehäusetemperaturgenauigkeit: ±0,2°C
• Wasserwaagen-Genauigkeit: ±0,1°
• Sichtwinkel: 2π sr
• Datenausgang: RS485 bis 38400 Baud
• Kommunikationsprotokoll: Modbus RTU, optional Modbus TCP/IP
• Ausgaberate: 1/s
• Betriebstemperatur: -40°C bis 85°C
• Stromversorgung: 12 bis 30 V DC
• Stromverbrauch: 20 mA bei 24 V DC
• Kabelmerkmale: 3x2x0,14 mm², 26 AWG LI2Y(st)CTP PUR, UV- und witterungsbeständig
• Standardkabellänge: 3 m, kundenspezifische Längen verfügbar
• Galvanische Trennung: 1000 V zwischen Versorgung und RS485-Bus
• IP-Schutzart: IP68
• Abmessungen: Ø140 mm x 209 mm
• Gehäusematerial: Eloxiertes Aluminium
• Material Montagehalterung: Aluminiumlegierung
• Material Schattenplatte: ABS
• Gewicht: 2,6 kg
• Normen: ISO 9060:2018; IEC 61724-1:2021 Klasse A; ISO/TR 9901:1990; ISO 9847
• Herkunft: Türkiye
