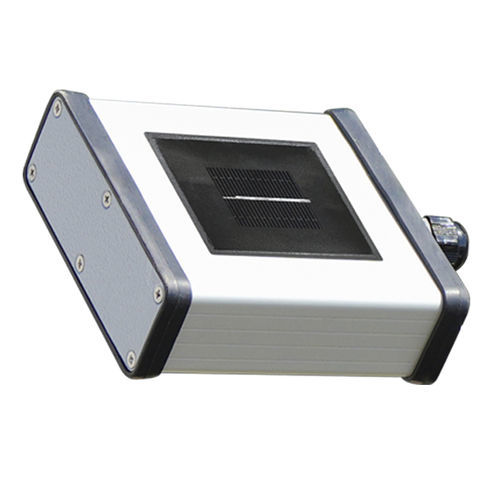

Albedometer / Klasse A 3S-ALBEDO

für Photovoltaik-Anlagefür Photovoltaik-Anlage

Produktübersicht
Der 3S-ALBEDO PV-Albedometer misst die Bestrahlungsstärke in Flächenausrichtung (POA) und die reflektierte Bestrahlung und berechnet das solare Albedo (reflektiert/incident) für bifaciale Solarmodule. Er besitzt einen internen Referenzzelltemperatursensor, wird mit Montagehalterung und 3 m UV-/wetterbeständigem PUR-Kabel geliefert und überträgt Messdaten via RS485 (Modbus RTU).

Funktionsweise

• Eine monokristalline Referenzzelle (31 × 31 mm) absorbiert Sonnenlicht und erzeugt einen stromproportionalen Ausgang.
• Ein Präzisions-Shunt wandelt den Strom in ein messbares Signal um.
• Ein interner PT1000-Temperatursensor kompensiert temperatureinflussbedingte Abweichungen der Zellensignale.
• Die Elektronik berechnet temperaturkompensierte Bestrahlungswerte in W/m² und leitet das Albedo ab.
• Messwerte werden an Datenlogger oder Monitoring-Einheiten via RS485 (Modbus RTU) bis 38400 Baud gesendet.

Gemessene Parameter

• POA (plane-of-array) Bestrahlungsstärke
• Reflektierte Bestrahlung
• Solares Albedo (reflektiert / einfallend)
• Interne Referenzzelltemperatur (optionale externe Modultemperatur-Sensoren 2 × PT1000 beim Modell 3S-ALBEDO-2T)

Technische Daten
Sensortyp: Silizium-Referenzzelle (31 × 31 mm)
Bestrahlungsbereich: 0 – 1600 W/m²
Albedo-Bereich: GH 0–1 (POA > 0)
Unsicherheit: ≤1% (Klasse A gemäß IEC 61724-1)
Auflösung: 0.1 W/m²
Ansprechzeit: 1 s (konfigurierbar auf 0,5 s)
Sichtfeld: 170°
Ausgaberate: 1/s
Daten-Ausgang: RS485 bis 38400 Baud, Modbus RTU
Stromversorgung: 12–30 V DC; Verbrauch ≈20–22 mA @ 24 V DC
Kabel: 3 m PUR, UV- und wetterbeständig
Gehäuse: Aluminium; IP54 Standard (optional IP65/IP68)
Betriebstemperatur: -40°C … +85°C
Abmessungen: 138 × 112 × 39 mm (L × B × H)
Gewicht: ≈0,52–0,53 kg
Kalibrierung: Jeder Sensor kalibriert auf Class-AAA-Sonnensimulator nach IEC 60904-2 / IEC 60904-4; Referenzzelle rückführbar auf ISFH (Deutschland)

Warum 3S-ALBEDO

• Zertifizierte Leistung: IEC 61724-1 Klasse A mit Unsicherheit ≤1% (Werkskalibrierung).
• Schnelle Reaktion: Standard 1 s, konfigurierbar auf 0,5 s.
• Für Außenmontage geeignet: Aluminiumgehäuse und UV-beständiges Kabel; IP54 Standard (IP65/IP68 optional).
• Einfache Inbetriebnahme: Lieferung mit Montagehalterung und vorkonfektioniertem Kabel.
• Erweiterbar: 3S-ALBEDO-2T unterstützt 2 × externe PT1000-Modultemperatursensoren.

Verfügbare Modelle
3S-ALBEDO — RS485 Modbus RTU; Messgrößen: POA-Bestrahlung, reflektierte Bestrahlung, Albedo, 2× Zelltemperatur.
3S-ALBEDO-2T — gleiche Messgrößen + Unterstützung für 2 × PT1000 externe Modultemperatursensoren.

Eigenschaften / technische Daten

• Modell: 3S-ALBEDO (auch als 3S-ALBEDO-2T verfügbar)
• Sensor: Silizium-Referenzzelle 31 × 31 mm
• Messwerte: POA, reflektierte Bestrahlung, Albedo, Zell-/Modultemperaturen
• Bestrahlungsbereich: 0–1600 W/m²
• Unsicherheit: ≤1% (IEC 61724-1 Klasse A)
• Auflösung: 0.1 W/m²
• Ansprechzeit: 1 s (konfigurierbar auf 0,5 s)
• Sichtfeld: 170°
• Kommunikation: RS485, Modbus RTU (bis 38400 Baud)
• Stromversorgung: 12–30 V DC; ≈20–22 mA @ 24 V DC
• Kabel: 3 m PUR, UV- und wetterbeständig
• Galvanische Trennung: 1000 V zwischen Versorgung und RS485-Bus
• Modultemperatursensor: PT1000 Klasse A (EN 60751:2022)
• Betriebsbereich: -40°C bis +85°C
• Abmessungen & Gewicht: 138 × 112 × 39 mm; ≈0,52–0,53 kg
• IP-Schutz: IP54 Standard (Optionen IP65, IP68)
• Normen & Kalibrierung: IEC 61724-1:2021; IEC 60904; Class-AAA-Kalibrierung rückführbar auf ISFH
• Empfohlene Neukalibrierung: alle 2 Jahre
• Garantie: 2 Jahre
