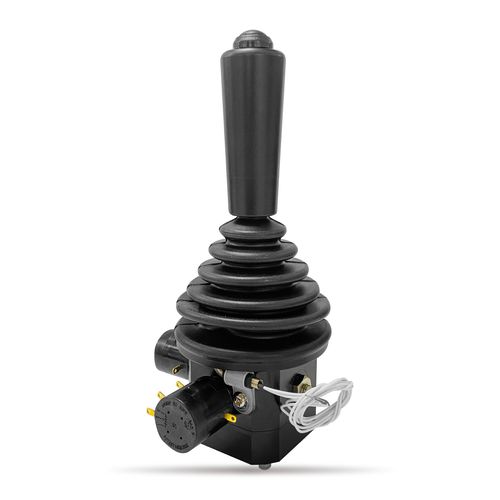

Joystick mit Potentiometer C-S50JCK-11591

2-Achsmit Schaltermit Tasten

Produkt
C-S50JCK-11591 — Potentiometer-Joystick für industrielle Steuerungsanwendungen

Eigenschaften

• Mittelgroßer Joystick mit integriertem importiertem Potentiometer
• Austauschbare Knäufe, einschließlich Drucktaster- und beleuchteter Varianten
• Verschiedene Ausgangs-/Schnittstellenoptionen: CANopen, USB, RS-485, drahtlos etc.

Abmessungen
Maßzeichnung verfügbar auf der Produktseite (siehe Galerie oder technisches Datenblatt).

Allgemeine Spezifikationen
Betriebswinkel: Ca. ±30° bis ±35° (omnidirektional)
Betriebskraft (Hinweis): Ca. 4,5 N bis 22 N
Mechanische Lebensdauer (Joystick): Ca. 5.000.000 Zyklen
Betriebstemperatur: -20℃ bis +65℃
Lagertemperatur: -20℃ bis +65℃
Vibration: 10–55 Hz, 98 m/s²
Stoß: 294 m/s²
Masse: Ca. 460 g
Schutzart: IP54 (oberhalb des Bedienfelds)

Elektrische Spezifikationen (Potentiometer)
Standard-Widerstandswert: 10K ±15%
Unabhängige Linearitätstoleranz: ±3%
Ausgangsglätte: <0,2% (gegenüber Eingangsspannung)
Kontaktwiderstandsvariation: <5% CRV
Auflösung: Im Wesentlichen unendlich
Leistungsaufnahme: 0,2 W
Dielektrische Festigkeit: 1 min (500 V A.C.)
Isolationswiderstand: >1000 MΩ (500 V D.C.)
Mittelabgriffwinkel: Ca. 3° (±1,5°)
Schleiferstrom: 10 μA bis 1 mA (max. 1 mA)

Elektrische Spezifikationen (Schalter)
Schaltertyp: Drucktaster (SWPOT - switch-pot)
Bewertung: 50 V D.C. / 0,1 A; 24 V D.C. / 50 mA
Mechanische Lebensdauer: Ca. 100.000 Zyklen (Schalter); Ca. 5.000.000 Zyklen (Joystick)
Elektrische Lebensdauer: Ca. 100.000 bis 1.000.000 Zyklen je nach Konfiguration
Isolationswiderstand: >1000 MΩ (500 V D.C.)
Dielektrische Festigkeit: 1 min (1000 V A.C.); 1 min (500 V A.C.)

Spezialausführungen verfügbar

• Weitere Ausgänge/Schnittstellen: CANopen, USB, RS-485, Fernsteuerung drahtlos etc.
• Spezialknäufe: Kundenspezifische Formen/Farben; Knäufe mit Drucktaster (Standard schwarz); beleuchtete Drucktaster-Optionen

Merkmale / Technische Daten

• Modell: C-S50JCK-11591
• Typ: Potentiometer-Joystick
• Betriebswinkel: Ca. ±30° bis ±35° (omnidirektional)
• Betriebskraft: Ca. 4,5 N bis 22 N
• Mechanische Lebensdauer (Joystick): Ca. 5.000.000 Zyklen
• Betriebs- / Lagertemperatur: -20℃ bis +65℃
• Vibration: 10–55 Hz, 98 m/s²
• Stoß: 294 m/s²
• Masse: Ca. 460 g
• Schutz: IP54 (oberhalb des Bedienfelds)
• Potentiometer-Widerstand: 10K ±15%
• Linearitätstoleranz: ±3%
• Ausgangsglätte: <0,2% (gegenüber Eingangsspannung)
• Kontaktwiderstandsvariation: <5% CRV
• Leistungsaufnahme: 0,2 W
• Dielektrische Festigkeit (Potentiometer): 1 min (500 V A.C.)
• Isolationswiderstand: >1000 MΩ (500 V D.C.)
• Schleiferstrom: 10 μA bis 1 mA (max. 1 mA)
• Schaltertyp: Drucktaster (SWPOT)
• Schalterbewertung: 50 V D.C. / 0,1 A; 24 V D.C. / 50 mA
• Schalterlebensdauer (mec./elek.): Ca. 100.000 / Ca. 100.000–1.000.000 Zyklen
• Optionen: CANopen, USB, RS-485, drahtlos, kundenspezifische Knäufe, beleuchteter Drucktaster
