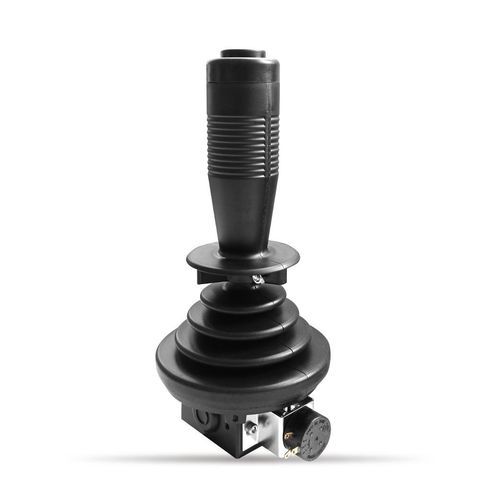

Mikroschalter-Joystick 90JAM

2-Achsmit Potentiometer3-Achs

Übersicht
Potentiometer-Joystick 90JAM zur Positions-/Winkelsteuerung. Hersteller: SAKAE (Shanghai SIBO). Entwickelt für industrielle Steuerungsanwendungen, erhältlich in 2D- und 3D-Ausführungen.

Eigenschaften

• 2D- oder 3D-Koordinatenbetrieb
• extern montierter Potentiometer (SFCP22E / SFCP22AC)
• Leitfähiges Kunststoff-Widerstandselement
• Standard-Federrückstellung: automatische Rückkehr zur Mitte

Allgemeine mechanische Spezifikationen
Stellbereich des Hebels: 2D-Typ: ca. ±22°–±26° omnidirektional von der Mittelstellung. 3D-Typ: zusätzliche ca. ±45°–±50° Drehung des Knopfs zusätzlich zum 2D-Bereich.
Betätigungskraft: X/Y-Richtungen: ca. 2–12 N (200–1.200 gf); Z-Richtung (3D): ca. 20–85 mN·m (200–850 gf·cm). Die Standard-Federrückstellung führt automatisch zur Mittelstellung.
Betriebstemperaturbereich: -20℃ bis +65℃.
Vibration: 10–55 Hz, 98 m/s².
Stoß: 294 m/s².
Lebenserwartung: ca. 5.000.000 Schaltzyklen.
Masse: 2D-Typ: ca. 650 g; 3D-Typ: ca. 750 g.

Allgemeine elektrische Spezifikationen
Montierte Potentiometer: SFCP22E (10 kΩ ±15 %, 0,2 W, leitfähiger Kunststoff) für X/Y; bei 3D-Varianten mit Z-Achsen-Potentiometer im Knopf: SFCP22AC (10 kΩ ±15 %, 0,3 W). Unabhängige Linearitätstoleranz: ±3 %. Elektrischer Drehwinkel für X- und Y-Achse: ca. 44°. Für Z-Achse (3D im Knopf): ca. 90°.
Ausgangsrauheit: < 0,2 % gegenüber Eingangsspannung.
Kontaktwiderstandsvariation: < 5 % C.R.V.
Auflösung: de facto unendlich.
Dielektrische Festigkeit: 500 V A.C. für 1 Minute.
Isolationswiderstand: > 1000 MΩ (500 V D.C.).

Optionen und Anpassungen

• Frontplattenmontage und spezielle Griffgeometrien
• Mechanische Rast- oder Bremsvorrichtungen (90JA-Optionen)
• Elektrische Zusatzoptionen: Mikroschalter, abweichende Potentiometerwerte, Potentiometer mit Mittelabgriff, Schaltersignal für Mittelstellung, am Griff montierte Schalter oder Wippschalter

Technische Daten (Zusammenfassung)

• Modell: 90JAM
• Typ: Potentiometer-Joystick (2D oder 3D)
• Potentiometerelement: Leitfähiger Kunststoff (SFCP22E / SFCP22AC)
• Widerstand: 10 kΩ ±15 %
• Betriebstemperatur: -20℃ bis +65℃
• Betätigungskraft X/Y: ≈ 2–12 N; Z: ≈ 20–85 mN·m
• Stellbereich X/Y: ≈ ±22°–±26°; Z (3D): zusätzlich ≈ ±45°–±50° (Knopfrotation); elektrischer Winkel ≈ 90° je nach Ausführung
• Lebenserwartung: ≈ 5.000.000 Zyklen
• Masse: ≈ 650 g (2D), ≈ 750 g (3D)
• Dielektrische Festigkeit: 500 V A.C. / 1 Minute; Isolationswiderstand: >1000 MΩ (500 V D.C.)
