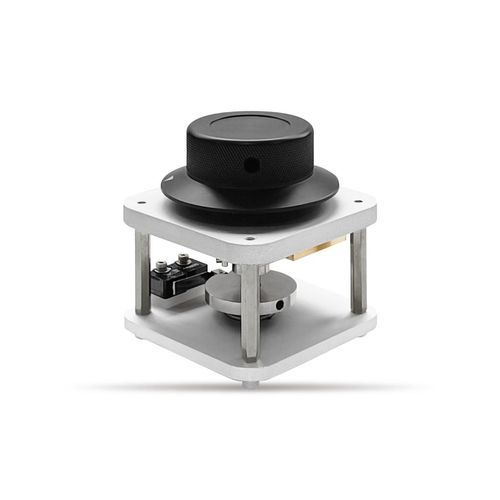

Elektronisches Handrad / Bedienelement HW62H

Steuerungmaßgefertigt

Produktname
Handradsteuerung HW62H (Panel-Einbau)

Übersicht

• Kompakte Handradsteuerung zur Montage im Bedienfeld
• Optionale Rastposition(en) in Mittel- und/oder Endlage
• Wählbare Betätigungswinkel: ±50°, ±135°, ±160°
• Optionaler Schaltsignalanschluss (Mikroschalter) oder berührungslose Potentiometerausgabe

Maße
Maße-Zeichnung für HW62H verfügbar (siehe Produktseite für Referenzbild).

Allgemeine mechanische Spezifikationen

• Betätigungswinkel: ±50°, ±135°, ±160°
• Betätigungskraft: ca. 5 N bis 15 N
• Stoppkraft: 120 N
• Mechanische Lebensdauer (Potentiometertyp): 10.000.000 Zyklen
• Masse: ca. 350 g
• Betriebstemperaturbereich: -30℃ bis +85℃
• Schutzart: IP65 (Front/Panelseite)

Allgemeine elektrische Spezifikationen

• Standardmodell: HW62H-0505-270-2 (weitere Ein-/Ausgangskonfigurationen verfügbar)
• Kontaktloses Potentiometer-Modell: WLH22E
• Anwendungsspannung (0505): 5 V ±10%
• Ausgangssignal (0505): 0–100% Vcc
• Lastwiderstand: >100 kΩ
• Leerlaufstromaufnahme: <16 mA
• Ausgangsabweichung an den Enden: <1% Vcc
• Elektrischer Winkel: 270°

Elektrische Spezifikationen (Mikroschalter)

• Bemessung: 125 V A.C. / 5 A
• Elektrische Lebensdauer (Mikroschalter): 200.000 Zyklen
• Mechanische Lebensdauer (Mikroschalter): 30.000.000 Zyklen
• Isolationswiderstand: >100 MΩ (500 V D.C.)
• Dielektrische Festigkeit: 1 min bei 1000 V A.C.

Eingangsspannung / Ausgangssignal (Optionen)

• 0505: 5 V ±10% / 0–100% Vcc
• 2410: 15–30 V / 0–10 V
• 2405: 9–30 V / 0–5 V
• 2442: 15–30 V / 4–20 mA

Spezialoptionen verfügbar

• Rastungen: 0–3 Rastungen auf Anfrage (z. B. Mittelrastung, Endrastung)
• Sonderskala: kundenspezifische Skalen möglich
• Skalenmarkierung: Laserbeschriftung möglich; Position der Markierung spezifizierbar
• Sondermechanik: Ausführung mit Mittelposition-Arretierung verfügbar

Technische Daten

• Modell: HW62H
• Produkttyp: Handradsteuerung (Panel-Einbau)
• Betätigungswinkel: ±50°, ±135°, ±160°
• Elektrischer Winkel: 270°
• Typische Versorgungsspannung (0505): 5 V ±10%
• Typischer Ausgang (0505): 0–100% Vcc
• Weitere I/O-Optionen: 0–10 V, 0–5 V, 4–20 mA
• Lastwiderstand: >100 kΩ
• Leerlaufstrom: <16 mA
• Ausgangsabweichung (Enden): <1% Vcc
• Betätigungskraft: ca. 5–15 N
• Stoppkraft: 120 N
• Mechanische Lebensdauer (Potentiometer): 10.000.000 Zyklen
• Elektrische Lebensdauer Mikroschalter: 200.000 Zyklen; mechanisch: 30.000.000 Zyklen
• Schutzart: IP65 (Frontseite)
• Betriebstemperatur: -30℃ bis +85℃
• Masse: ca. 350 g
