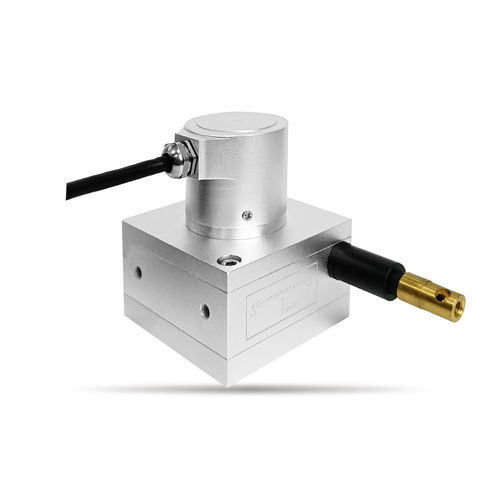

Seilzug-Positionssensor XL60HkontaktlosMagnetHall-Effekt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Seilzug
- Kontakt / kontaktlos
- kontaktlos
- Technologie
- mit Potentiometer, Magnet, Hall-Effekt, Widerstand
- Ausgangssignal
- mit Analogausgang, mit potentiometrischem Ausgang
- Messobjekt
- transparent
- Schutzfaktor
- IP65, IP54
- Anwendung
- für Industrieanwendungen, für raue Umgebungen, für Robotik, für Intensiveinsatz, für Mobilhydraulik, für große Messlängen, für Aktuatoren, für Achslast, für die Automation, für Gefahrenzonen
- Weitere Eigenschaften
- absolut, kompakt, robust, Präzision, hochauflösend, stoßsicher, Edelstahl, schwingungsresistent, kostengünstig, rechteckig, flexibel, mit großer Tastweite
- Messbereich
Max: 1.500 mm
(59,06 in)Min: 600 mm
(23,62 in)- Versorgungsspannung
5 V, 24 V
- Umgebungstemperatur
Max: 85 °C
(185 °F)Min: -30 °C
(-22 °F)
Beschreibung
Produkt
Seilzugsensor XL60H. Integriert einen berührungslosen Potentiometer (SENTOP R22M) zur hochauflösenden Messung linearer Verschiebungen bis 1500 mm.
Hauptmerkmale
Allgemeine mechanische Spezifikationen
Umweltbedingungen
Allgemeine elektrische Spezifikationen
Sonderausführungen verfügbar
Technische Daten / Spezifikationen
Seilzugsensor XL60H. Integriert einen berührungslosen Potentiometer (SENTOP R22M) zur hochauflösenden Messung linearer Verschiebungen bis 1500 mm.
Hauptmerkmale
- Messung mittels berührungslosen Potentiometers
- Messbereich: 1500 mm
- Wählbare Ausgangssignale: 5K, 10K, 0–5V, 0–10V, 4–20mA
Allgemeine mechanische Spezifikationen
- Messhub: 1500 mm
- Schutzart: IP54
- Zugkraft: 2 N – 4 N
- Mechanische Lebensdauer: 20.000.000 Zyklen
- Masse: ca. 580 g
- Gehäusematerial: eloxierte Aluminiumlegierung
- Drahtseil: 0,6 mm flexibles Draht
- Max. Hubgeschwindigkeit: 600 mm/s
- Kabellänge: 2 m
Umweltbedingungen
- Betriebstemperaturbereich: -30℃ bis +85℃
- Lagerungstemperaturbereich: -30℃ bis +85℃
- Stoß: 10–1500 Hz, 10G
- Vibration: 50G
Allgemeine elektrische Spezifikationen
- Modell des berührungslosen Potentiometers: SENTOP R22M
- Anwendungsspannung: 5V ±10%
- Ausgangssignal (Standard): 0–5V (ratio) (andere Optionen: 0–10V, 4–20mA, Widerstandsausgänge 5K/10K)
- Leistungsaufnahme (Leerlauf): <16 mA
- Ausgangsabweichung an den Enden: <1%·VCC
- Lastwiderstand: >100 kΩ
- Elektrischer Winkel: 3600° ±7°
- Unabhängige Linearitätstoleranz: ±0,5%
- Auflösung: 4096 (12 Bit)
- Update-Rate: 0,3 ms
Sonderausführungen verfügbar
- Mehrsegment-Ausgang, spezielle Kabel, höhere Schutzarten und weitere kundenspezifische Optionen auf Anfrage
Technische Daten / Spezifikationen
- Modell: XL60H
- Typ: Seilzugsensor (basierend auf berührungslosem Potentiometer)
- Messhub: 1500 mm
- Schutzart: IP54
- Zugkraft: 2 N–4 N
- Mechanische Lebensdauer: 20.000.000 Zyklen
- Gewicht: ca. 580 g
- Gehäuse: eloxierte Aluminiumlegierung
- Drahtseil: 0,6 mm flexibles Draht
- Max. Hubgeschwindigkeit: 600 mm/s
- Kabellänge: 2 m
- Betriebs- / Lagertemperatur: -30℃ bis +85℃
- Stoß: 10–1500 Hz, 10G; Vibration: 50G
- Berührungsloses Potentiometer: SENTOP R22M
- Versorgungsspannung: 5V ±10%
- Ausgangssignale: 0–5V (ratio), 0–10V, 4–20mA, 5K, 10K
- Leerlaufstrom: <16 mA
- Ausgangsabweichung an Enden: <1%·VCC
- Lastwiderstand: >100 kΩ
- Elektrischer Winkel: 3600° ±7°
- Linearitätstoleranz: ±0,5%
- Auflösung: 4096 (12 Bit)
- Update-Rate: 0,3 ms
- Kundenspezifische Optionen: Mehrsegment-Ausgang, spezielle Kabel, höhere Schutzarten
