Gleitschieber-Potentiometer CL32

manuellanalogLeitkunststoff

Produkt

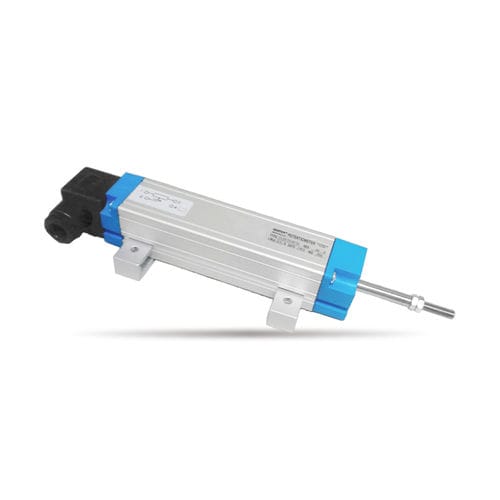

CL32 (Long stroke) — lineares Potentiometer aus leitfähigem Kunststoff für Langhub‑Wegmessungen.

Merkmale

• Leitfähiges Kunststoff‑Widerstandselement
• Mit Anschluss/Stecker
• Vorne verlängerter Schaft zur externen Kopplung
• Langer Messbereich: 25 mm bis 1000 mm (Schrittoptionen)
• Optionales Signalkonvertierungsmodul Spannung/Strom (4–20 mA, 0–5 V, 0–10 V)

Allgemeine mechanische Daten
Mechanischer Hub: E + 8 mm ± 2 mm
Schutzart: IP40
Betriebskraft: ≤ 2,5 N
Lebensdauer: 20.000.000 Zyklen
Gewicht Beispiele: ≈150 g (50 mm); ≈210 g (100 mm); ≈270 g (150 mm). Gewichtsgleichung: M = 1,2 × E + 90 g
Max. Geschwindigkeit: 1 m/s
Gehäuse: eloxierte Aluminiumlegierung
Welle: Edelstahl
Abwischer: mehrfingeriger Edelmetall‑Wischer


Umgebungsdaten
Betriebstemperatur: -55 ℃ bis +125 ℃
Lagerungstemperatur: -55 ℃ bis +125 ℃
Stoßbelastung: 50 G, 11 ms, Halb‑Sinus
Vibration: 15 G, 10–2000 Hz


Allgemeine elektrische Daten
Theoretischer elektrischer Hub: 25 mm–400 mm (25 mm Schritte); 400 mm–1000 mm (50 mm Schritte)
Tatsächlicher elektrischer Hub: T = E ± 2 mm
Standardwiderstände: 1 KΩ, 2 KΩ, 5 KΩ, 10 KΩ
Widerstandstoleranz: Standard ±15 %; Präzision ±10 %
Unabhängige Linearitätstoleranz: Standard ±0,5 %; Präzision ±0,1 %; S‑Precision ±0,05 %
Max. Leistungsaufnahme: 0,04 W/cm (70 ℃); 0 W (125 ℃)
Wiper‑Strom: μA ~ 1 mA (max. 2 mA)
Wiederholbarkeit: ≤ 0,01 %
Lastwiderstand: ≥ 1000 × Rt
Isolationswiderstand: ≥ 1000 MΩ (500 V D.C.)
Durchschlagfestigkeit: 1000 V A.C. RMS, 50 Hz


Signalkonvertierungsmodul
Elektrischer Hub: wie Potentiometertyp
Nenn‑Eingangsspannung: 15–30 V
Modultypen: Strom (I1), Spannung (V1, V2)
Ausgang: 4–20 mA (I1); 0–5 V (V1); 0–10 V (V2)
Lastwiderstand: 0–350 Ω (I1); ≥ 5 KΩ (V1, V2)


Spezialausführungen verfügbar
Feder‑Rückstellung: externe Feder‑Rückstellung möglich für Hübe 50 mm (inkl.) bis 275 mm
Sonder‑Elektrikhub: auf Anfrage möglich
Optionale Zubehörteile: Kreuzgelenk WJ5, SJ5


Abmessungen & Dokumentation
Maßzeichnung und Produktdatenblatt verfügbar (Dateiname enthält SENTOP_CL32).


Technische Zusammenfassung

• Modell: CL32 (Long stroke)
• Typ: lineares Potentiometer aus leitfähigem Kunststoff
• Elektrischer Hub: 25–1000 mm (siehe Schritte)
• Schutz: IP40
• Betriebstemperatur: -55 ℃ bis +125 ℃
• Lebensdauer: 20.000.000 Zyklen
• Standardwiderstände: 1K, 2K, 5K, 10KΩ
• Ausgang (mit Modul): 4–20 mA / 0–5 V / 0–10 V
• Gehäuse: eloxiertes Aluminium; Welle: Edelstahl
