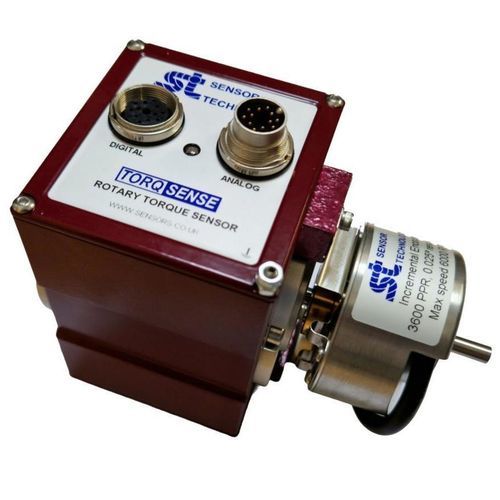

Rotations-Drehmomentsensor SGR523

RS-232CANUSB

Produktübersicht
Der TorqSense Drehmomentaufnehmer SGR523 mit Dehnungsmessstreifen verwendet berührungslose Signalübertragung und macht Schleifringe überflüssig. Er verfügt über einen externen inkrementalen Winkelgeber für präzise Winkelmessungen, was gekoppelte Drehmoment-/Winkel-Analysen für Prüfstände, Verschraubungsprüfplätze und Antriebsprüfungen ermöglicht. Typische Anwendungen: mechanische Prüfstände, Schraub- und Verschlussprüfungen sowie Prozessüberwachung zur frühzeitigen Fehlererkennung und Reduzierung von Ausschuss.

Hauptvorteile

• Messbereiche von 100 mNm bis 100 Nm (größere Bereiche folgen)
• Genauigkeit ±0,1 %
• Mechanische Überlast 400 %
• Überbereichsanzeige bis 250 %
• Digitale Abtastrate: 4000 Messwerte/s
• Digitale Ausgänge: RS232 und USB (Standard); CANbus und Ethernet (optional)
• Kompatibel mit TorqView Advanced Torque Monitoring Software
• Berührungslose Signalübertragung — keine verschleißenden Schleifringe
• Bis zu 10.000 Impulse pro Umdrehung
• Winkelauflösung bis 0,009°
• Betriebsgeschwindigkeit bis 9000 U/min
• Bidirektionale Winkel- und Umdrehungszählung
• Lebenslange Garantie

Weitere Merkmale

• BIT Self-Diagnostics zur Überwachung von Fehlern, Drehmoment, Geschwindigkeit und Temperatur bei Überlast
• Transducer-Status-LED und Ausgangspin "Sensor status" für Zustandsrückmeldung
• Optionale Wellen-Temperatursensoren zur verbesserten Kompensation und Genauigkeit
• Transducer Control Software zur Einrichtung und Konfiguration enthalten
• Drei einzeln konfigurierbare analoge Kanäle (Skalierung und Datenzuweisung)
• Anschluss von bis zu 10 Wandlern über USB möglich
• Minimale Fehler durch Seiten- und Axialbelastungen
• Geringe Linearitätsabweichung ±0,05 % FSD
• Geringer Hysterese-Fehler ±0,05 % FSD
• Keine zyklische Variation — keine Signalvariation des Drehmoments bei Rotation
• Großer Versorgungsspannungsbereich: 12–32 VDC

Merkmale / Technische Spezifikationen

• Modell: SGR523 (Drehmoment + inkrementaler Winkel hoher Auflösung)
• Drehmomentbereiche: 100 mNm bis 100 Nm
• Genauigkeit: ±0,1 %
• Linearitätsabweichung: ±0,05 % FSD
• Hysterese: ±0,05 % FSD
• Mechanische Überlast: 400 %
• Überbereichsanzeige: 250 %
• Digitale Abtastrate: 4000 Messwerte/s
• Digitale Ausgänge: RS232, USB (Standard); CANbus, Ethernet (optional)
• Winkelimpulse: bis zu 10.000 Impulse pro Umdrehung
• Winkelauflösung: bis zu 0,009°
• Maximale Drehzahl: bis zu 9000 U/min
• Bidirektionale Winkel- und Umdrehungszählung
• Versorgung: 12–32 VDC
• Konfigurierbare analoge Kanäle: 3
• Diagnose: BIT Self-Diagnostics, Status-LED und Status-Ausgangspin
• Temperaturüberwachung: optionale Wellen-Temperatursensoren
