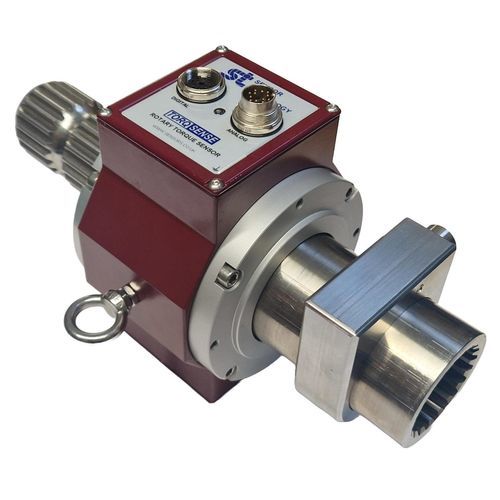

Rotations-Drehmomentaufnehmer SGR571

ZapfwellendigitalRS-232

Übersicht
Der PTO-Drehmomentaufnehmer SGR571 ist für die präzise Messung von Drehmoment und Drehzahl in PTO-angetriebenen Geräten konzipiert, z. B. in Landmaschinen und industriellen Prüfständen. Er bietet einfache Montage, Schutzart IP65 und einen weiten Eingangsspannungsbereich (11–32 V). Konfigurierbare Analogeingänge und mehrere digitale Schnittstellen (RS232, USB standard; CANbus und Ethernet optional) ermöglichen flexible Integration und Datenerfassung. Der Anti-Rotations-Ösenhaken verhindert das Mitdrehen des Sensors mit der Welle und sorgt für stabile Messungen.

Hauptvorteile

• Messbereich bis zu 2000 Nm
• Kompatibel mit allen PTO-Verzahnungsprofilen
• Präzise Messung von Drehmoment und Drehzahl für PTO-Wellenprüfungen
• Anti-Rotations-Öse verhindert das Mitdrehen des Transducers mit der Welle
• Benutzerkonfigurierbare Grenzausgänge
• Genauigkeit ±0,1%
• Mechanische Überlastung 400%
• Überbereichsanzeige 250%
• Hohe digitale Abtastrate: 4000 Messwerte/s
• Digitale Ausgänge: RS232 und USB (standard); CANbus und Ethernet (optional)
• Kompatibel mit TorqView Advanced Torque Monitoring Software
• Kontaktlose Signalübertragung — keine Schleifringe, die verschleißen
• Lifetime Warranty

Weitere Merkmale

• BIT-Selbstdiagnose zur Erkennung interner Fehler und zur Überwachung von Drehmoment, Drehzahl und Temperatur
• Transducer-Status-LED und „Sensor status“-Ausgangspin für Zustandsrückmeldung
• Wellen-Temperaturmessung zur besseren Kompensation und Genauigkeit
• Transducer Control Software zur Einrichtung und Konfiguration enthalten
• Drei analoge Kanäle einzeln konfigurierbar (Skalierung und Datenzuweisung)
• Möglichkeit, bis zu 10 Transducer per USB anzuschließen
• Minimale Fehler durch Seiten- und Endbelastungen
• Geringe Linearitätsabweichung ±0,05 % FSD
• Geringer Hysterese-Fehler ±0,05 % FSD
• Keine zyklische Variation des Drehmomentsignals bei Rotation
• Weiter Spannungsbereich 11–32 V (nominal 12–32 VDC)

Technische Daten

• Modell: SGR571
• Maximaler Drehmomentbereich: bis zu 2000 Nm
• Genauigkeit: ±0,1%
• Linearitätsabweichung: ±0,05% FSD
• Hysterese-Fehler: ±0,05% FSD
• Mechanische Überlast: 400%
• Überbereichsanzeige: 250%
• Digitale Abtastrate: 4000 Messwerte pro Sekunde
• Standard digitale Ausgänge: RS232, USB
• Optionale digitale Ausgänge: CANbus, Ethernet
• Analoge Kanäle: 3 einzeln konfigurierbare Kanäle
• Signalübertragung: kontaktlos (keine Schleifringe)
• Diagnose: integrierte BIT-Selbstdiagnose und Transducer-Status-LED
• Wellen-Temperaturmessung für Kompensation und Genauigkeit
• Anti-Rotation: Öse zur Verhinderung der Drehung des Transducers mit der Welle
• Schutzart: IP65
• Eingangs-/Versorgungsspannung: 11–32 V (nominal 12–32 VDC)
