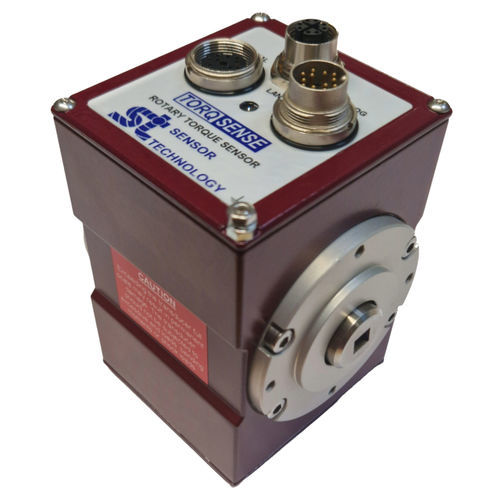

Rotations-Drehmomentaufnehmer SGR526

digitalUSB12 VDC

Die SGR525/SGR526 TorqSense Digitalen Rotations-Dehnungsmessstreifen-Aufnehmer (SGR-Serie) arbeiten berührungslos, so dass keine lauten Schleifringe erforderlich sind. Dies macht sie ideal für Anwendungen zur Überprüfung des Drehmoments. Diese Aufnehmer wurden speziell für Vierkantantriebe entwickelt und bieten eine nahtlose Passform, die die Messgenauigkeit und Stabilität bei Anwendungen mit nicht zylindrischen Wellen verbessert. Die Aufnehmer der SGR-Serie nutzen moderne Dehnungsmessstreifen-Signalaufbereitungstechniken, um eine kostengünstige Lösung für die Drehmomentmessung mit hoher Bandbreite und Überlastfähigkeit sowie eine breite Palette an digitalen Ausgängen zu bieten. Weitere Merkmale BIT-Selbstdiagnose - Das Diagnosesystem prüft interne Systeme und Betriebsbedingungen auf Fehler und überwacht Drehmoment, Drehzahl und Temperatur auf Überlastbedingungen. Eine LED für den Aufnehmerstatus und ein einfacher Ausgangsstift für den "Sensorstatus" geben Rückmeldung über den Zustand des Aufnehmers. Sensoren zur Überwachung der Wellentemperatur für eine bessere Kompensation und Genauigkeit. Zur Einrichtung und Konfiguration des Aufnehmers wird die Software Transducer Control mitgeliefert. 3 analoge Kanäle sind individuell konfigurierbar und ermöglichen Änderungen der Skalierung und Datenzuweisung. Anschluss von bis zu 10 Aufnehmern über USB möglich. Minimale Seiten- und Endlastfehler Geringe Linearitätsabweichung von ± 0,05 % FSD Geringer Hysteresefehler von ± 0,05 % FSD Nullvariation des Drehmomentsignals mit der Rotation (zyklische Variation)
