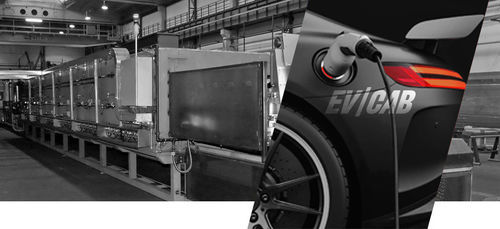

Hartlöten-Ofen EV/CAB

KammerVorwärmelektrisch

Übersicht
Kontinuierliche EV/CAB-Öfen führen das Löten unter kontrollierter Atmosphäre für Aluminiumbauteile mittels eines Edelstahl-Gitterförderers aus, der von einem frequenzgesteuerten Antrieb bewegt wird. Der CAB-Prozess bringt Baugruppen in einer sauerstofffreien Stickstoffatmosphäre auf Löttemperatur, um gleichmäßige Bauteiltemperaturen und eine konsistente Fügung zu gewährleisten.

EV/CAB – Ofenkonzepte für die E-Mobilität
EV/CAB-Systeme sind für das Hartlöten großer Batteriekühler und anderer Aluminium-Wärmetauscher der Elektromobilität ausgelegt. Verschiedene Ausführungen unterstützen die kontinuierliche Großserienproduktion und unterschiedliche Bauteilgrößen.

• Strahlungs-CAB-Ofen: Geeignet für die kontinuierliche Bearbeitung ähnlich großer Teile. Verwendet eine beheizte Muffel mit proportional gesteuerter Elektroheizung oder erdgasbetriebener Verbrennung. Mehrere unabhängig beheizte Zonen sorgen für gleichmäßige Temperaturprofile über die Ofenlänge. Geringere Investitionskosten und reduzierter Wartungsaufwand im Vergleich zu anderen CAB-Methoden.
• Konvektion/Strahlungs-CAB-Ofen: Kombiniert Konvektions-Vorwärmung und Strahlungslöten zur Verarbeitung von Teilen mit unterschiedlicher Masse und Größe im selben Zyklus. Die Anfangszone nutzt Konvektion und Strahlung für ein gleichmäßiges Vorheizen; der Strahlungsbereich erreicht und hält die Endtemperatur für das Schmelzen der Beschichtung und die Ausbildung der Fuge. Mittlere Investitionskosten und höhere Durchsatzleistung bei kompakter Standfläche.
• Vollkonvektions-CAB-Ofen: Reiner Konvektionsofen in kontrollierter Atmosphäre, der die größte Vielfalt an Teilen mit den kürzesten Zykluszeiten verarbeitet. Rezirkulierte Stickstoffatmosphäre und Zwangskonvektion liefern eine Gleichmäßigkeit von ±3 °C. Kompakter Aufbau bei vergleichbarer Produktionsleistung, geeignet für gemischte Beladungen und große Wärmetauscher.

Grüne E-Mobilität und Konstruktionsmerkmale

• Unterstützt das Löten von Komponenten für Elektrofahrzeuge.
• Reduziert Emissionen durch effiziente Atmosphärenführung.
• Unabhängig gesteuerte Heiz- und Kühlzonen für präzisen Prozessablauf.
• Gewellte Muffelkonstruktion und spezielle Vorhangkammern zur Sicherung thermischer und atmosphärischer Stabilität.

Charakteristika / technische Spezifikationen

• Modell / Serie: EV/CAB (kontinuierliche CAB-Systeme für Aluminium-Anwendungen in der E-Mobilität)
• Förderer: Edelstahl-Gitterband, angetrieben durch frequenzgesteuerten Antrieb
• Atmosphäre: kontrolliertes, sauerstofffreies Stickstoffgas (bei Konvektionssystemen rezirkuliert)
• Temperaturregelung: mehrere unabhängig beheizte Zonen; Konvektionssysteme erreichen ±3 °C Gleichmäßigkeit
• Heizoptionen: proportionale Elektroheizung oder erdgasbetriebene Verbrennung (je nach Ausführung)
• Ofentypen: Strahlung, Konvektion/Strahlung kombiniert, Vollkonvektion
• Einsatzgebiet: Hartlöten großer Batteriekühler und großer Wärmetauscher für E-Mobilität und Automotive
• Produktion: geeignet für kontinuierliche Großserien; Konvektionsvarianten ermöglichen kürzeste Zykluszeiten und Mischbeladung
• Aufstellfläche: Konvektionssysteme bieten kompakte Bauweise bei vergleichbarer Produktionsleistung
• Konstruktionsmerkmale: gewellte Muffel, Vorhangkammern, unabhängige Zonen zur Sicherstellung thermischer und atmosphärischer Stabilität
• Investition & Wartung: Strahlungseinheiten — geringeres Investitions- und Wartungsniveau; Kombieinheiten — mittleres Investitionsniveau mit schnellerer Verarbeitung
