Elektrische Presse SCHMIDT® ServoPress

Montageautomatischservogesteuert

Übersicht

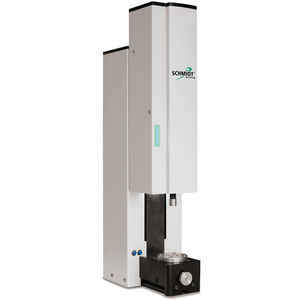

Elektrisch angetriebene Spindelpressen SCHMIDT® ServoPress bieten präzise Kraft- und Positionsregelung über einen großen Leistungsbereich (0,3–250 kN, Hübe 75–500 mm). Die Module liefern hohe Dynamik, exzellente Wiederholgenauigkeit und sind mit PressControl 700 / PressControl 7000 für Einzelarbeitsplätze und vollautomatisierte Linien integrierbar.

Hauptmerkmale

• Kraftbereich: 0,3 kN bis 250 kN je nach Typ.
• Hohe Dynamik und sehr gute Wiederholgenauigkeit über Kraft- und Hubbereich.
• Wegmessung direkt am Stößel ( Absolutwegmesssystem) für hohe Positioniergenauigkeit.
• Integrierte automatische Spindelschmierung und Überlastkupplung bei ausgewählten Typen.
• Optionen für Energiemanagement und Zwischenspeicherung von Bremsenergie bei größeren Modellen.

Sicherheits- und Steuerungsoptionen

• Integration mit PressControl 700 / PressControl 7000 für Prozess- und Datenauswertung.
• Sicherheitslösungen: SmartGuard, SmartGate und Lichtvorhang; EG-Typprüfung für Volllastmodule in Kombination mit Sicherheitsoptionen.

Modell-Highlights
SCHMIDT® ServoPress 602

• Kraft: 0,3 kN (F max. S3 25 %, 20 s) / 0,2 kN (F 100 % ED)
• Hub: 75 mm
• Max. Geschwindigkeit: 0–150 mm/s
• Auflösung: ±1 µm/inc (Weg), 0,4 N/inc (Kraft), Positionsregelung 0,1 µm
• Typische Branchen: Medizintechnik, Uhrenindustrie, Mikromechanik

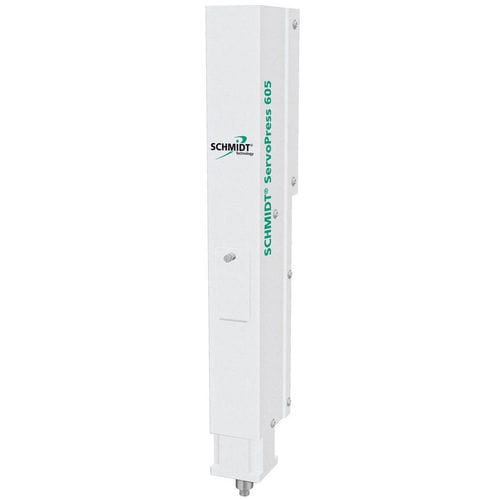

SCHMIDT® ServoPress 605

• Kraft: 1,0 kN (F max. S3 25 %, 20 s) / 0,5 kN (F 100 % ED)
• Hub: 150 mm
• Max. Geschwindigkeit: 0–300 mm/s
• Auflösung: Positionsregelung 0,1 µm; Messdatenerfassung: 2,2 µm/inc (Weg), 0,3 N/inc (Kraft)
• Typische Branchen: Datenkommunikation, Elektronik, Automotive-Sicherheit

SCHMIDT® ServoPress 616

• Kraft: 5 kN (F max. S3 25 %, 20 s) / 3 kN (F 100 % ED)
• Hub: 200 mm
• Max. Geschwindigkeit: 200 mm/s
• Auflösung: Positionsregelung 0,1 µm; Messdatenerfassung: 3,2 µm/inc (Weg), 1,5 N/inc (Kraft)
• Typische Branchen: Automotive, Elektronik, Präzisionstechnik

SCHMIDT® ServoPress 617

• Kraft: 14 kN (F max. S3 25 %, 20 s) / 7,5 kN (F 100 % ED)
• Hub: 300 mm
• Max. Geschwindigkeit: 200 mm/s
• Auflösung: Positionsregelung 0,1 µm; Messdatenerfassung: 4,6 µm/inc (Weg), 3,75 N/inc (Kraft)
• Typische Branchen: Automotive, Haus-/Gebäudetechnik, Medizintechnik/Pharmazie

SCHMIDT® ServoPress 620

• Kraft: 35 kN (F max. S3 25 %, 20 s) / 20 kN (F 100 % ED)
• Hub: 400 mm
• Max. Geschwindigkeit: 200 mm/s
• Auflösung: Positionsregelung 0,1 µm; Messdatenerfassung: 6,1 µm/inc (Weg), 10 N/inc (Kraft)
• Typische Branchen: Automotive, Optik, Medizintechnik/Pharmazie

SCHMIDT® ServoPress 650

• Kraft: 75 kN (F max. S3 25 %, 20 s) / 50 kN (F 100 % ED)
• Hub: 500 mm
• Max. Geschwindigkeit: 200 mm/s
• Auflösung: Positionsregelung 0,1 µm; Messdatenerfassung: 7,6 µm/inc (Weg), 24 N/inc (Kraft)

SCHMIDT® ServoPress 655

• Kraft: 110 kN (F max. S3 25 %, 20 s) / 80 kN (F 100 % ED)
• Hub: 500 mm
• Max. Geschwindigkeit: 100 mm/s
• Auflösung: Positionsregelung 0,1 µm; Messdatenerfassung: 7,6 µm/inc (Weg), 32 N/inc (Kraft)
• Typische Branchen: Antriebstechnik, Elektrotechnik, Haustechnik

SCHMIDT® ServoPress 660

• Kraft: 160 kN (F max. S3 25 %, 20 s) / 110 kN (F 100 % ED)
• Hub: 350 mm
• Max. Geschwindigkeit: 100 mm/s
• Auflösung: Positionsregelung 0,1 µm; Messdatenerfassung: 5,4 µm/inc (Weg), 48 N/inc (Kraft)
• Integriertes Energiemanagement und Zwischenspeicherung von Bremsenergie bei Hochleistungsmodellen

SCHMIDT® ServoPress 680

• Kraft: 250 kN (F max. S3 25 %, 20 s) / 200 kN (F 100 % ED)
• Hub: 350 mm
• Max. Geschwindigkeit: 50 mm/s
• Auflösung: Positionsregelung 0,1 µm; Messdatenerfassung: 5,4 µm/inc (Weg), 75 N/inc (Kraft)
• Konzipiert für Spitzenkräfte und Hochlastanwendungen

Technische Daten (Kurz)
Typen: 605 / 616 / 617 / 620 / 650 / 655 / 660 / 680
Kraft F max. (S3 25 %, 20 s) [kN]: 1,0 / 5 / 14 / 35 / 75 / 110 / 160 / 250
Kraft F 100 % ED [kN]: 0,5 / 3 / 7,5 / 20 / 50 / 80 / 110 / 200
Hub [mm]: 150 / 200 / 300 / 400 / 500 / 500 / 350 / 350
Max. Geschwindigkeit [mm/s]: 300 / 200 / 200 / 200 / 200 / 100 / 100 / 50
Positionsregelungsauflösung [µm]: 0,1 (alle Typen)
Auflösung Messdatenerfassung Kraft [N/inc]: 0,3 / 1,5 / 3,75 / 10 / 24 / 32 / 48 / 75
Auflösung Messdatenerfassung Weg [µm/inc]: 2,2 / 3,2 / 4,6 / 6,1 / 7,6 / 7,6 / 5,4 / 5,4

Zubehör

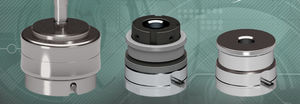

• Adapter für Werkzeuge Ø 5–20 mm
• Schnellwechsler für Werkzeuge (Adapter + Grundhalter)
• Pressenuntergestell (PU) für schwingungsfreie Aufstellung
• Schiebetische für präzise Längs- und Querpositionierung
• Externes Handrad zur intuitiven Einrichtung von Fahrprofilen

Steuer- und Prozessverhalten

• Echtzeit-Auswertung und sofortige Verfügbarkeit von SPC-Daten
• System sofort betriebsbereit mit Standard-Fahrprofilen und automatischer Parametrisierung
• Wegmessung am Stößel (Absolutmesssystem) vermeidet Referenzfahrt
• Intelligente Kompensation für Bauteiltoleranzen und Systemelastizitäten

Sicherheitskonzepte

• Pat. SmartGuard und SmartGate für kompakte Bauweise und schnelle Bauteilzuführung
• Lichtvorhang zur Unterbrechung des Pressvorgangs bei unbefugtem Eingriff

Merkmale / technische Spezifikationen

• Elektrisch angetriebene Spindelpressen mit Positionsregelung 0,1 µm
• Kraftbereich 0,3–250 kN, Hübe 75–500 mm je nach Typ
• Messauflösungen Kraft/Weg variieren je nach Typ
• Integrierte Optionen: Spindelschmierung, Überlastschutz, Energiemanagement bei größeren Typen
• Konstruktion zur Integration in Einzelarbeitsplätze oder automatisierte Linien mit PressControl
