Bajonett-Adapter PartProtector

WerkzeughalterSchnellwechsel

Produktbeschreibung

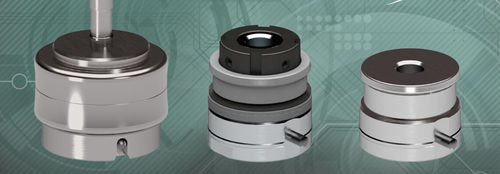

Einfaches und schnelles Wechseln von Werkzeugen mit optionalem Bauteilschutz durch eine mechanische Überlastsicherung. Das Schnellwechselsystem besteht aus zwei Hauptkomponenten: einer Grundhalterung (Adapter Base) im Stößel und einem Werkzeugadapter (QTA).

Grundhalter
Der Grundhalter wird im Stößel montiert und nimmt Schnellwechsel-Werkzeugadapter (QTA) mit oder ohne PartProtector auf. Der Bajonettverschluss des QTA sorgt mit einer Vierteldrehung gegen den Uhrzeigersinn für eine sichere Verbindung und lässt sich mit einer Vierteldrehung im Uhrzeigersinn wieder lösen — jeweils ohne Werkzeug. Die hochpräzise Konstruktion gewährleistet eine Fluchtungsgenauigkeit von ±0,01 mm in Rotation und Vertikalrichtung ohne Werkzeug.

Technische Daten
Anpassung für Stößelbohrung: Ø 10 H7 und Ø 20 H7
Zulässige Rückhubkraft: 200 N

Schnellwechsel-Werkzeugadapter (QTA)
Der Werkzeugadapter wird ohne Werkzeug im Grundhalter befestigt. Ein zylindrischer Führungsstift unterstützt Positionierung und Führung des Adapters.

Technische Daten
Aufnahmebohrung: Ø 10 H7
Maximale Presskraft: 50 kN

Schnellwechsel-Werkzeugadapter (QTA) mit PartProtector
Diese Ausführung enthält einen kraftbegrenzenden Mechanismus. Die maximal auf das Bauteil wirkende Kraft und der erforderliche Federweg zur Ausgleichung variierender Bauteilhöhen werden durch eine Kombination aus flachen und abgeschrägten Scheiben im Werkzeughalter bestimmt. Besonders geeignet für Festanschlag-Werkzeuge oder Kniehebelpressen. Der Werkzeugadapter wird ohne Werkzeug im Grundhalter befestigt. Ein zylindrischer Führungsstift unterstützt Positionierung und Führung.

Technische Daten
Aufnahmebohrung Grundhalter: Ø 10 H7
Maximale Presskraft: 17 kN
Einstellbarer Kraftbereich: 0,6 – 12 kN

Charakteristiken / Technische Spezifikationen

• Systemaufbau: Grundhalter (montiert im Stößel) + Werkzeugadapter (QTA)
• Wechselmethode: Bajonettverschluss mit Vierteldrehung (kein Werkzeug erforderlich)
• Fluchtungsgenauigkeit: ±0,01 mm rotationell und vertikal
• Grundhalter: Adaption für Stößelbohrung Ø 10 H7 und Ø 20 H7
• Zulässige Rückhubkraft Grundhalter: 200 N
• QTA Aufnahmebohrung: Ø 10 H7
• QTA maximale Presskraft: 50 kN
• QTA mit PartProtector maximale Presskraft: 17 kN
• QTA mit PartProtector einstellbarer Kraftbereich: 0,6–12 kN
• Kraftbegrenzung einstellbar durch Kombination flacher und abgeschrägter Scheiben
• Positionierungshilfe: zylindrischer Führungs/Indexierstift am Werkzeugadapter
