Elektrische Presse ServoPress 602

automatischservogesteuert

Produktbeschreibung

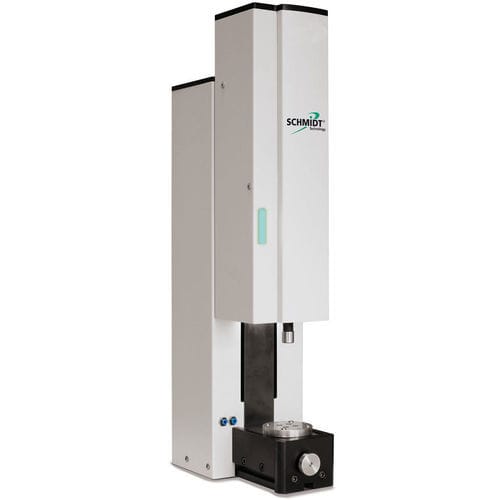

Die SCHMIDT® ServoPress 602 ist für Pressaufgaben in der Feinmechanik, Federprüfung, Medizintechnik, Uhren- und Schmuckfertigung sowie in der Kleinmotoren- und Elektronikproduktion ausgelegt. Die Einheit kann mit 2‑Hand-Sicherheit, Lichtvorhang oder der SCHMIDT® SmartGuard Lösung ausgestattet werden.

Genauigkeit Mechanik

• Der Pressenstößel wird über den gesamten Hubbereich durch Profilschienen geführt: maximale Steifigkeit, keine Aufbiegung bei vollem Hub

Kraftsensor im Basisteil integriert

• mechanischer Überlastschutz
• mechanische Entkopplung vom Antriebsstrang

Pressenständer

• Der Pressenständer aus geschliffenem Werkzeugstahl ist integraler Bestandteil des Pressensystems: hohe Steifigkeit und Maßgenauigkeit

XY-Feineinstellung

• XY-Feineinstellung im Pressentisch: einfache und präzise Ausrichtungsanpassung

Genauigkeit Messtechnik

• Zum Patent angemeldete absolute Positionsmessung von Stößel und Pressenkopf: keine Referenzierung der Nullposition erforderlich

Der Kraftsensor ist unempfindlich gegenüber Einflussfaktoren wie:

• Querkräften
• Gewicht des oberen Werkzeugs
• thermischen Einflüssen durch Motor und mechanische Reibung

Integrierte Features

• zwei Luftanschlüsse in der vorderen Abdeckplatte → vorbereitet für Druckluft und/oder Vakuum im Arbeitsbereich
• dimmbare Prozessbereichsbeleuchtung im Stößel integriert
• Statusanzeige (z. B. gutes/schlechtes Pressergebnis, Maschinenstatus)
• werkzeuglose Höhenverstellung des Stößels, Arbeitshöhe 85,2 mm – 135,2 mm
• Adapter zum Schmieren der Kugelumlaufspindel, Schmierung in jeder Position möglich, keine Demontage der Abdeckplatten erforderlich

Technische Daten ServoPress 602
Kraft F max. S3 25%, 20sec: 300 N
Kraft F 100 % ED: 200 N
Stößelhub: 75 mm
Arbeitshöhe: 85,2 mm – 135,2 mm
Geschwindigkeit: 0 – 150 mm/s
Ausladung C: 70 mm
B x H x T: 158 x 648 x 337 mm
Gewicht: 38 kg
Genauigkeit Kraft: ±1 N
Wiederholgenauigkeit Weg: ±1 µm
Wiederholgenauigkeit Kraft: 0,4 N
Auflösung Positionsregelung: 0,1 µm
Auflösung Messdatenerfassung Weg: 2,2 µm
Auflösung Messdatenerfassung Kraft: 0,1 N
Spannungsversorgung (V AC / 50 – 60 Hz): 120 – 240 V

Technische Daten SmartGuard 602
Öffnungshub: bis 160 mm, programmierbar
Geschwindigkeit: bis 500 mm/s Schließen, bis 1000 mm/s Öffnen
B x H x T: 357 x 735 x 380 mm
Gewicht: 36 kg

Technische Daten Tisch / Drehtisch (Option)
XY-Verschiebetisch im Ständerfuß – Verstellbereich ±0,5 mm, Feineinstellung zur Fluchtungsoptimierung <1/100 mm
Drehtisch (Option): Verstellbereich ±0,5 mm / 68 mm; Befestigungsgewinde: 8 x TK55 M5; Zentrierhülsen: 4 x 7H7 mm; Verstellbereich ±10°, Feineinstellung zur Winkeloptimierung 0,01°

Charakteristiken / Spezifikationen technische

• Modell: ServoPress 602
• Max. Kraft (S3 25%): 300 N
• Kontinuierliche Kraft (100% ED): 200 N
• Hub (Stößel): 75 mm
• Arbeitshöhe: 85,2 – 135,2 mm
• Geschwindigkeit: 0–150 mm/s (Pressenbewegung)
• Ausladung C: 70 mm
• Abmessungen B x H x T: 158 x 648 x 337 mm
• Gewicht: 38 kg
• Kraftgenauigkeit: ±1 N
• Wiederholgenauigkeit Weg: ±1 µm
• Wiederholgenauigkeit Kraft: 0,4 N
• Positionsauflösung Regelung: 0,1 µm
• Messdatenerfassung Weg Auflösung: 2,2 µm
• Messdatenerfassung Kraft Auflösung: 0,1 N
• Spannungsversorgung: 120–240 V AC, 50–60 Hz
