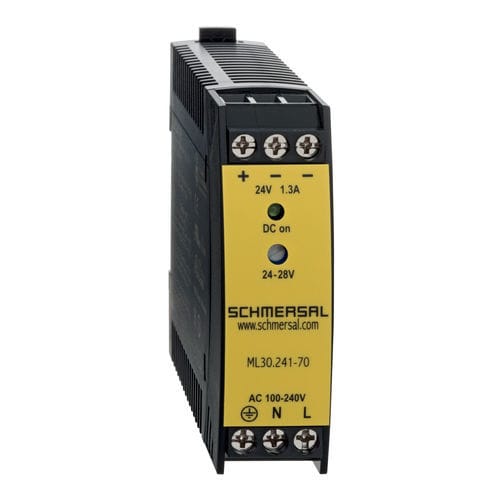

Stromversorgung für DIN-Schiene ML30.241-70

AC/DCEinfachausgangeinphasig

Produktmerkmale

• Einphasen-Hutschienen-Netzteil mit großem AC-Eingangsbereich (100–240 VAC)
• Verstellbare DC-Ausgangsspannung 24–28 V (Frontpotentiometer einstellbar 22–28 V)
• Ausgangsleistung 30 W, max. Ausgangsstrom 1,3 A (24 V) / 1,1 A (28 V)
• Wirkungsgrad bis 89,4% und integrierte PFC-Spule
• Komakte Bauhöhe/Breite 22,5 mm für dichte Einbauten
• Schnelle Hutschienenmontage und Schraubklemmenanschluss

Bestelldaten
Produkttypbezeichnung: ML30.241-70
Artikelnummer (Bestellnummer): 103015923
EAN (Europäische Artikelnummer): 4030661505275
eCl@ss-Nummer, Version 12.0: 27-04-07-01
ETIM-Nummer, Version 7.0: EC002540

Allgemeine Daten

• Normen: EN 50178; EN IEC 60204-1; EN IEC 60947-1; EN IEC 60947-5-1; EN IEC 60947-5-3; EN IEC 60947-5-5; EN IEC 62061; IEC 60364-4-41; IEC 62103
• Klimaeinflüsse: IEC 60068-2-30
• Bruttogewicht: 140 g

Allgemeine Daten - Merkmale

• Integrierte Systemdiagnose, Status: Ja
• Anzahl LEDs: 1

Mechanische Daten

• Montage: Aufrastbar auf Standard-Hutschienen nach IEC 60715

Mechanische Daten - Verbindungstechnik

• Art der elektrischen Verbindung: Schraubklemmen
• Kabelquerschnitt, minimum: 0,5 mm²
• Kabelquerschnitt, maximum: 6 mm²
• Anzugsdrehmoment der Clips: 1 Nm
• Zugelassener Kabeltyp: flexibel; Massivleiter

Mechanische Daten - Abmessungen
Breite: 22,5 mm
Höhe: 75 mm
Tiefe: 91 mm

Umgebungsbedingungen

• Schutzart des Gehäuses: IP20
• Umgebungstemperatur (Betrieb): -10 ... +70 °C
• Lagertemperatur und Transport: -40 ... +85 °C
• Vibrationsfestigkeit: 2 g
• Stoßfestigkeit: 30 g 6 ms, 20 g 11 ms (IEC 60068-2-27)
• Verschmutzungsgrad: 2

Elektrische Daten

• Frequenzbereich: 50 Hz / 60 Hz
• Betriebsspannung: 100 ... 240 VAC (-15 % / +10 %)
• Art des Spannungsbereichs: AC
• Nenn-Betriebsspannung: 100 ... 240 VAC
• Betriebsstrom: 0,3 mA / 0,54 mA
• Nenn-AC-Spannung für Steuerungen, minimum (50/60 Hz): 100 VAC
• Maximale Steuer-AC-Spannung: 240 VAC
• Steuer-DC-Spannung, minimum: 110 VDC; maximum: 300 VDC
• Ausgangsspannung DC: 24 ... 28 VDC (Frontpotentiometer einstellbar 22 bis 28 V)
• Maximaler Ausgangsstrom: 1,1 A / 28 VDC; 1,3 A / 24 VDC
• Maximale Ausgangsleistung: 30 W
• Wirkungsgrad: bis zu 89,4%
• Integrierte PFC-Spule

Kurzbeschreibung

• Kompaktes Einphasen-Hutschienen-Netzteil mit großem AC-Eingangsbereich und einstellbarer DC-Ausgangsspannung
• Für schnelle Hutschienenmontage und platzsparende Einbauten (Breite 22,5 mm) konzipiert

Technische Spezifikationen

• Modell: ML30.241-70
• Artikelnummer: 103015923
• EAN: 4030661505275
• Eingangsspannung: 100-240 VAC (-15% / +10%)
• Frequenz: 50 / 60 Hz
• Ausgangsspannung: 24-28 VDC (einstellbar 22-28 V)
• Ausgangsleistung: 30 W
• Max. Ausgangsstrom: 1,3 A (24 VDC) / 1,1 A (28 VDC)
• Wirkungsgrad: bis zu 89,4%
• Abmessungen (B × H × T): 22,5 mm × 75 mm × 91 mm
• Gewicht (brutto): 140 g
• Schutzart: IP20
• Betriebstemperatur: -10 ... +70 °C
• Lagertemperatur: -40 ... +85 °C
• Montage: Hutschiene nach IEC 60715
• Anschluss: Schraubklemmen, 0,5 ... 6 mm²
• Verschmutzungsgrad: 2
