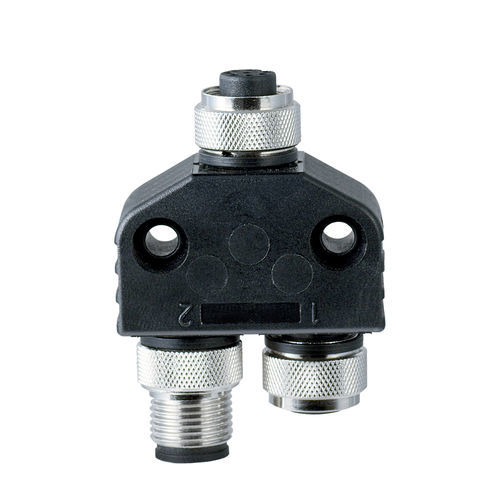

Datensteckverbinder AZM-Y-8P-IO

Kabel zu Kabelmit Schraubverriegelunginnen

Produktübersicht
M12 Y-Adapter-Steckverbinder für Reihenschaltung, Modell AZM-Y-8P-IO, mit einer 8-poligen Stecker-Verbindung und zwei 8-poligen Buchsen für Sensor- und Aktornetzwerke.

Hauptmerkmale

• Konfiguration: 1 x Stecker 8-polig; 2 x Buchsen 8-polig
• Schutzart: IP67
• Nennspannung: 30 VDC; Betriebsstrom bis 4000 mA (4 A)
• Kompakte Abmessungen mit M12-Gewinde, geeignet für beengte Einbausituationen

Technische Daten

• Modell: AZM-Y-8P-IO
• Artikelnummer: 103000333
• EAN: 4030661504568
• Zertifikate: cULus
• eCl@ss (v12.0 / v11.0 / v9.0): 27-44-01-06
• ETIM (v7.0 / v6.0): EC002925
• Bruttogewicht: 60 g

Mechanische Daten

• Anziehmoment, max.: 1 Nm
• Steckerkodierung (Seite A): A
• Verriegelung des Steckers: Schraubverschluss
• Material der Dichteinführung: Metall (CuZn), vernickelt
• Material des Griffs: Kunststoff (TPU)

Elektrische Daten

• Nennspannung: 30 VDC
• Betriebsstrom: 4000 mA (4 A)
• Sicherungswert für externe Leitung/Gerät: 4 A
• Stromversorgung externer Geräte — Nennstrom: 1000 mA (1 A)

Umwelt & Abmessungen

• Schutzart: IP67
• Umgebungstemperatur: -25 ... +75 °C
• Abmessungen (L×B×H): 54,5 mm × 38 mm × 20 mm
• Durchmesser ISO-Gewinde: M12

Anwendungen & Empfehlungen
Entwickelt für Reihenschaltung von Sensoren und Magnetverriegelungen; empfohlene Kombination: Sensoren und Magnetverriegelung.
