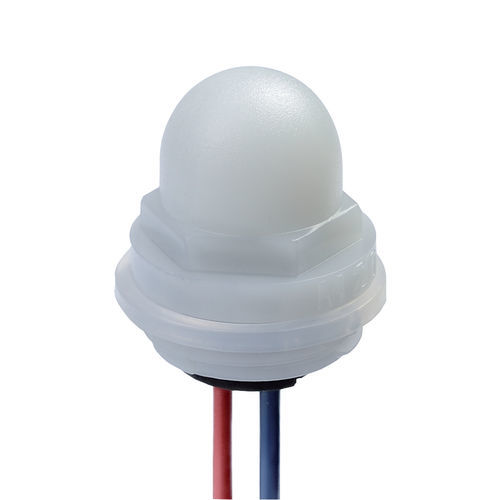

LED-Leuchtmelder ACC-IL-G24-M20-OR

GewindeIP67rund

Produktmerkmale

• Orangefarbene LED mit weißer (klarer) Kuppel für optische Signalgebung
• Zum Eindrehen in Kabelverschraubungen M20 x 1,5; vorkonfektioniertes Kabel 0,2 m

Bestelldaten
Produkttypbezeichnung: ACC-IL-G24-M20-OR
Artikelnummer (Bestellnummer): 161186263
EAN (European Article Number): 4030661350608
eCl@ss Nummer, Version 12.0: 27-37-12-11
eCl@ss Nummer, Version 11.0: 27-37-12-11
eCl@ss Nummer, Version 9.0: 27-37-12-11
ETIM Nummer, Version 7.0: EC000223
ETIM Nummer, Version 6.0: EC000223

Allgemeine Daten
Farbe der Kuppel: Weiß
Bruttogewicht: 21 g

Allgemeine Daten - Merkmale

• Kontrollleuchte: Ja
• Anzahl Leiter im Kabel: 2
• Optisches Signal: Ja

Mechanische Daten
Anziehdrehmoment, maximal: 1,5 Nm

Mechanische Daten - Verbindungstechnik
Kabellänge: 0,2 m
Leiterquerschnitt: 0,34 mm²
Leiterquerschnitt: 22 AWG

Mechanische Daten - Abmessungen
Einbautiefe: 20 mm
Schlüsselweite: 17 BK
Durchmesser der Kuppel: 15 mm
Durchmesser, metrisches ISO-Gewinde mit Steigungsangabe: M20 x 1,5

Umgebungsbedingungen
Schutzart: IP67
Umgebungstemperatur: -5 ... +70 °C

Elektrische Daten
Nennbetriebsspannung: 24 V DC
Betriebsstrom: 20 mA

Statusanzeige
Farbe der LED: Orange (Bernstein)

Merkmale / technische Spezifikationen

• Modell: ACC-IL-G24-M20-OR
• Marke: Schmersal
• Artikelnummer: 161186263
• EAN: 4030661350608
• Kontrollleuchte: Ja
• LED-Farbe: Orange / Bernstein
• Kuppelfarbe: Weiß
• IP-Schutzklasse: IP67
• Nennspannung: 24 V DC
• Betriebsstrom: 20 mA
• Kabellänge: 0,2 m
• Leiterquerschnitt: 0,34 mm² (22 AWG)
• Einbautiefe: 20 mm
• Kuppeldurchmesser: 15 mm
• Gewinde: M20 x 1,5
• Max. Anziehdrehmoment: 1,5 Nm
• Bruttogewicht: 21 g
