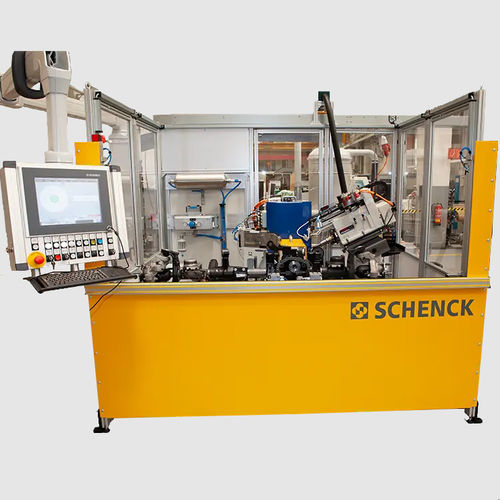

Horizontale Auswuchtmaschine SBAL

dynamischfür Eisenbahnachsenautomatisch

Die SBAL-Auswuchtmaschine für Achsgetriebe ist eine fertigungslinienfähige Lösung mit vollautomatischem Unwuchtausgleich. Sie ist speziell für die effiziente Messung und präzise Korrektur von Unwuchten bei Vorder- und Hinterachsgetrieben konzipiert. Das Messen erfolgt Achstypabgestimmt zwischen 1000-3500 min⁻¹, um genaue Ergebnisse zu gewährleisten und die Belastung des Systems zu minimieren. Mit dieser Technologie können bis zu 80 Achsgetriebe pro Stunde gefertigt werden, was hohe Produktivität und Effizienz sicherstellt. Für die unterschiedlichen Kundenanforderungen können wir auf speziell entwickelte Maschinenkonfigurationen zurückgreifen, welche das Messen von kleinen Hinterachsgetrieben bis zu kompletten Hinterachsmodulen ermöglicht. Die Messläufe werden je nach Achstyp bei Drehzahlen von 1000 bis 3500 min⁻¹ durchgeführt. Das automatische Andocken des Antriebs an das Achsgetriebe erfolgt mittels kameragestützter Erfassung der Lage des Achsgetriebeflansches. Die rückführbare Information der genauen Flanschlage versetzt unser Messsystem zusätzlich in die Lage mit verbotenen Zonen für die Ausgleichsrechnung zu arbeiten. Die Kompensation des entstehenden Zentrierfehlers der Gelenkwelle am Achsgetriebe erfolgt mittels Dummymassen-Wuchten. Diese Kompensation wird als Vorhalt mit in den Ausgleich des Getriebes einbezogen, um den sehr hohen Qualitätsanforderungen der Automobilindustrie gerecht zu werden. Individualität nach Maß Der Maschinenaufbau ist präzise auf die Aufgabenstellung abgestimmt. Die Anordnung der Baugruppen erfolgte unter ergonomischen Gesichtspunkten, um eine einfache Handhabung zu gewährleisten.
