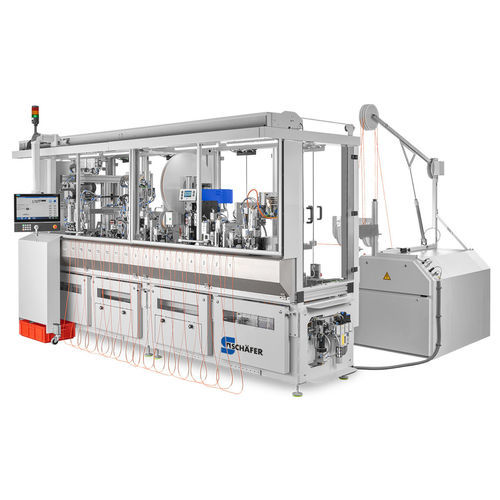

Automatisierungsystem für Kabel SynchroLine INDIVIDUAL

vollautomatischGroßmengenZusammenbau

Produktübersicht

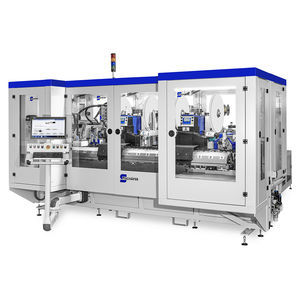

Die SynchroLine INDIVIDUAL ist eine vollautomatische Drahtverarbeitungsmaschine zur Herstellung medizinischer Kabel. Sie führt präzises Leitercrimpen, das Aufbringen spezieller Steckverbinder und aufeinanderfolgende Montagevorgänge an vorbereiteten Leitungen aus. Grundlage ist ein Transfersystem mit Shuttles, das die Drähte zwischen den Bearbeitungsstationen transportiert.

Flexible Anlagen mit Transfersystem
Das Transfersystem bewegt einzelne Drähte per Shuttle zu den Bearbeitungsstationen und ermöglicht vollautomatische Abläufe sowie flexible Anlagenkonfigurationen, die auf die Anforderungen der Medizintechnik abgestimmt sind.

Vorbereitung für die Kabelproduktion
Ein zugentlasteter Abwickler speist zweidrähtige Leiter fast spannungsfrei in die Linie und speichert definierte Faserlängen in einem Puffer. Die Abwickelgeschwindigkeit wird bedarfsgerecht geregelt und produktabhängige Drahtlängen werden an der ersten Station zugeschnitten und vorbereitet.

Intuitive Benutzeroberfläche
Die Touchscreen-Steuerung bietet eine intuitive mehrsprachige Benutzeroberfläche mit wählbaren Benutzerrollen und Betriebsarten. Netzwerkfunktionen unterstützen die Integration in moderne Produktionsumgebungen und vereinfachen Rezept- und Prozessverwaltung.

Hohe Sicherheit für den Bediener
Der Bedienerschutz wird durch überwachte Schutzeinrichtungen gewährleistet. Das Öffnen der Schutztüren unterbricht den sicherheitsrelevanten Stromkreis und stoppt alle Motoren. Die Maschine entspricht den einschlägigen europäischen Richtlinien für Maschinen, elektrische Sicherheit und EMV.

Überblick über den Gesamtprozess

• Abwickeln und Zuführen des Drahts
• Zuschneiden auf Länge und Abisolieren
• Auseinanderführen der Leiter
• Sequenzielles Crimpen der Leiter
• Zuführen des Steckverbinders
• Ausrüsten der Adern mit dem Steckverbinder
• Produktqualitätskontrolle
• Wenden und Kennzeichnen des Kabels

Technische Daten

• Transferbasiertes automatisches Kabelverarbeitungssystem mit Shuttles für den Stationsverkehr
• Hochleistungs-Drahtverarbeitung für die Produktion medizinischer Kabel
• Präzisionscrimpen der Leiter und Aufbringen spezieller Steckverbinder
• Zugentlasteter Abwickler mit Pufferspeicher für gesteuerte Zuführung
• Schnitt- und Abisolierstation für produktabhängige Längen
• Touchscreen-Steuerung mit mehrsprachiger UI, Benutzerrollen und Netzwerkfunktionen
• Überwachtes Schutzelement; Schutztüren unterbrechen den sicherheitsrelevanten Stromkreis und stoppen die Motoren
• Konformität mit den anwendbaren europäischen Richtlinien für Maschinen, Elektrik und EMV
• Abbildungen können optionale oder spezifische Ausstattungen zeigen
