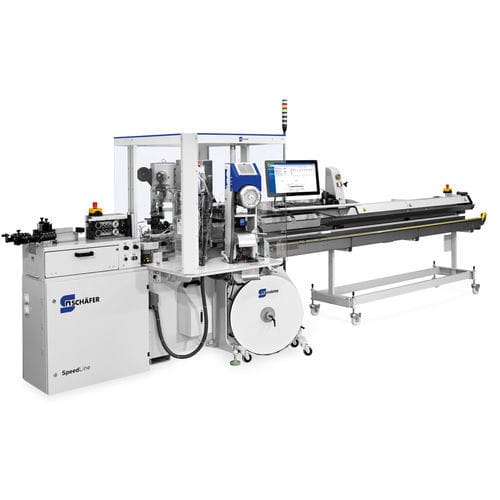

Automatisierungsystem für Draht SpeedLine 22 ADVANCED

für AutomobilanwendungenZusammenbauFerrit

Übersicht
Die SpeedLine 22 ADVANCED ist eine vollautomatische Crimpmaschine zur Verarbeitung von ein- und mehradrigen Leitungen mit Querschnitten von 0,08 bis 6 mm². Entwickelt für produktive Kabelherstellung (typische Anwendung: Fahrzeugkabelbäume). Abbildungen können optionale Ausstattungen zeigen.

Modulare Plattform
Die modulare SpeedLine-Plattform bietet schwenkarmgestützte Drahtverarbeitung mit Fokus auf minimale Stillstandzeiten, ergonomische Arbeitshöhen und Sicherheit. Varianten lassen sich durch Kombination standardisierter Module und Optionen an Kundenanforderungen anpassen.

Typische Konfiguration
Standardmodelle decken gängige Kabelproduktionen ab; dieses Modell unterstützt bis zu 4 Crimpstationen und ist erweiterbar mit optionalen Modulen für reproduzierbare, komplexe Prozesse.

Qualitätssicherung
Optionale Überwachungsmodule verbessern die Prozesskontrolle:

• Crimpkraftüberwachung zur Verbindungsprüfung
• Leiterqualitätsüberwachung zur Erkennung fehlerhafter Abisolierungen
• Optische Kabelqualitätsprüfung

Intuitives und sicheres Bedienkonzept
Die WireStar-HMI stellt eine Touchscreen-Bedienoberfläche mit konfigurierbarem Datenbankmanagement, Netzwerkanbindung und einem Dashboard zur Anzeige von Status, Durchsatz und Materialverbrauch bereit.

Konformität
Die Maschine entspricht den einschlägigen europäischen Richtlinien zur mechanischen und elektrischen Sicherheit sowie zur elektromagnetischen Verträglichkeit.

Basisausstattung

• Crimpstationen
• Grundrahmen mit Schaltschrank
• Stationsplatten und Bedienertisch
• Drahtglätter und Schwenkarme
• Programmierbarer Drahtzuführer
• Programmierbares Schneid- und Abisoliermodul
• Klingenbaugruppe und Fehlteilabschneider
• Pneumatische Maschinenabdeckung
• PC mit 21" Touchscreen
• Maschinen-Software WireStar
• Vernetzungs- und Schnittstellenfunktionen (RS232, Ethernet)

Optionale Erweiterungen

• Dichtstation
• Doppel-Drahtglätter
• Crimphöhenverstellung
• Presshöhenverstellung
• Drahtstapelmodul
• Trägerbandzerkleinerer
• Drahtverdopplungsmodul
• Applikator-Shuttle
• Crimpkraftüberwachung
• Kabelqualitätsüberwachung
• Leiterqualitätsüberwachung

Technische Daten
Verarbeitbare Materialien
Draht: ein- und mehradrig
Querschnitt: 0,08 mm² – 6 mm²
Isolationen: PTFE, PVC u. a.

Verarbeitung
Drahtzuführung: Riemenantrieb bis 10 m/s
Schnittlänge: 30 mm – 99 m
Produktion: > 5.000 Stk./h (50 mm Drahtlänge, Crimp/Crimp) abhängig von der Konfiguration

Leistung und Geometrie
Antrieb: Servomotoren
Anzahl Stationen: bis zu 4

Steuerung
Software: WireStar
Display: 21" Touchscreen

Versorgung und Schnittstellen
Stromversorgung: 3x (208–480 V), 50/60 Hz, 3,5 kVA
Druckluft: 6 bar
Schnittstellen: RS232, Ethernet

Abmessungen und Gewicht
Ca. (B x T x H): 3350 x 1450 x 1800 mm
Gewicht: ca. 1050 kg

Hinweise
[1] Werte abhängig von Leitungs- und Kontaktkonfiguration.
[2] Abmessungen und Gewicht für Basisausstattung.

Technische Spezifikationen

• Modell: SpeedLine 22 ADVANCED
• Verarbeitbarer Querschnitt: 0,08 mm² – 6 mm²
• Drahtzuführung: Riemenantrieb bis 10 m/s
• Schnittlängenbereich: 30 mm – 99 m
• Produktion: > 5.000 Stk./h (50 mm Draht, Crimp/Crimp)
• Antriebsart: Servomotoren
• Max. Stationen: bis zu 4
• Steuersoftware: WireStar
• Display: 21" Touchscreen
• Stromversorgung: 3x (208–480 V), 50/60 Hz, 3,5 kVA
• Druckluft: 6 bar
• Schnittstellen: RS232, Ethernet
• Ca. Abmessungen (B x T x H): 3350 x 1450 x 1800 mm
• Ca. Gewicht: 1050 kg
