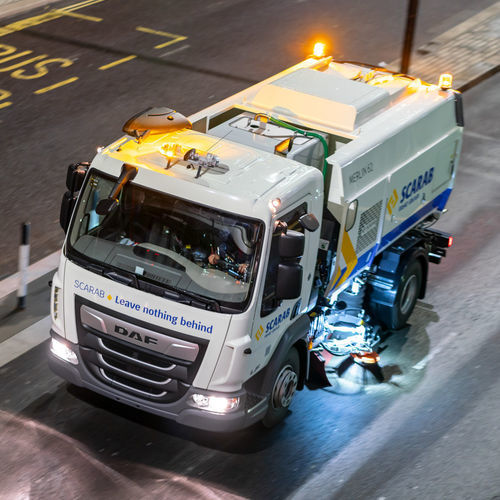

LKW-montierte mechanische Kehrmaschine Merlin 62

mit VerbrennungsmotorGasmotordieselbetrieben

Übersicht
Der Merlin 62 ist eine Lkw-Aufbaukehrmaschine, ausgelegt für den Einbau auf Fahrgestellen mit einer zGG von 10–16 Tonnen. Er bietet in seiner Klasse eine hohe Nutzlast und ist für kommunale Einsätze und Auftragnehmer geeignet. Die Maschine ist als Einmotorvariante erhältlich und verfügt über ein intuitives CANbus-Steuerungssystem für präzise und effiziente Kehrsteuerung.

Wesentliche Konstruktionsmerkmale

• Einmotoriges System, das die Kehrkomponenten direkt vom Fahrgestellmotor antreibt, um Kraftstoffverbrauch, Geräusch- und Emissionswerte zu reduzieren, Gewicht zu sparen und den Wartungsaufwand zu verringern.
• CANbus-Steuerung mit intuitiven Bedienelementen und Farbmonitor zur Anzeige von Konfiguration, Fahrzeugzustand, Warnungen und Servicehinweisen.
• Hydrostatisches Getriebe in die Fahrgestellantriebsstrang integriert, das Joystick-Steuerung für Vorwärts/Rückwärts und Einpedalbetrieb ermöglicht, um die Ermüdung des Bedieners zu reduzieren.
• Hohe Saugleistung durch einen aus Edelstahl gefertigten, dachseitig montierten Impellor mit kurzem, effizienten Luftstromweg.
• Flexible Aufbau-Lösung, kompatibel mit einer breiten Auswahl an Fahrgestellen, darunter DAF, Iveco, MAN, Mercedes, Volvo, Renault und Hino.
• Optionales CNG-Fahrgestell verfügbar für eine alternative Kraftstoffkonfiguration mit reduzierten gasförmigen Emissionen und akustischen Verbesserungen.

Fahrzeugspezifikation (Tabelle)
Größe: 10–16 Tonnen zGG
Kehrgeschwindigkeit: 0–20 mph / 0–32 kph
Bunkerinhalt: 6,2 Kubikmeter
Wassertank: 1250 Liter
Motor: Einmotorig
Typische Nutzlast: 5500–8500 kg
Kehrbreite: 2365 mm einzeln / 3200 mm doppelt

Hydrostatisches System
Das von Scarab entwickelte hydrostatische Getriebe ist in den Fahrgestellantriebsstrang eingebaut und ermöglicht die direkte Versorgung der Kehrkomponenten vom Fahrgestellmotor. Die Joystick-Steuerung bietet Vorwärts- und Rückwärtsfahrt sowie Einpedalsteuerung zur Reduzierung der Ermüdung und zur Vereinfachung der Bedienung.

Saugleistung
Ein 905,5 mm großer Impellor aus Edelstahl, auf dem Dach montiert, ist so positioniert, dass er einen kurzen, effizienten Luftstromweg erzeugt, was zu hoher Saugleistung bei reduziertem Energieverbrauch führt.

Kehrfähigkeiten
Der Merlin 62 ist in Single- oder optionaler Dual-Kehr-Konfiguration erhältlich. Wenn Saugdüse, Seitenbürste und Widesweep aktiviert sind, kann die Maschine bis zu 2365 mm kehren; bei Doppelkehrung erreichen die Bürsten bis zu 3200 mm Reichweite.

Starker, robuster Bunker
Der Bunker wird aus korrosions- und verschleißfestem Edelstahl 4003 gefertigt, sandgestrahlt, mit Epoxid-Zweikomponenten-Grundierung versehen und mit einer widerstandsfähigen Deckschicht lackiert. Ein scharniermontiertes Partikelsieb klappt zum Reinigungszugang nach unten.

CANbus-Steuerungssystem
Das CANbus-System bietet vollständige, intuitive Steuerung mit übersichtlicher Anzeige der Kehrkonfiguration und des Fahrzeugzustands sowie Echtzeitüberwachung und Datenaufzeichnung zur Unterstützung bei der Fehlersuche und für effizienten Betrieb.

After Sales & Support
Scarab bietet maßgeschneiderte Service- und Wartungsverträge, unterstützt durch ein dediziertes Ersatzteillager, um Kunden weltweit mit Originalteilen und verlässlichen Komponenten zu versorgen.

Optionen
Wasser

• Hochdruck-/Hochvolumen-Pumpe mit Handlanze und selbstaufwickelbarer Schlauchhaspel
• Dachmontierter Hochdruck-Wasserbalken
• Zusätzliche Staubunterdrückung für Saugdüsen (4-Strahl Wasserförderungsleiste vor der Düse)
• Zusätzliche Staubunterdrückung für Saugrohre (vier zusätzliche Düsen oben am Saugrohr)
• Größere Wassertanks
• Detergenteinspritz-Kit zur Verwendung mit der Handlanze
• Hydrantensäule, Schlüssel und 3 Meter 50 mm Flachschlauch zur Nachfüllung im Einsatz
• Gleichzeitige Wasch- und Kehrfunktion

Bürsten

• Doppelkehrung (zweite Kanalbürste auf der gegenüberliegenden Seite + schwenkbarer Widesweep)
• Simultane Doppelkehrung (beide Kanalbürsten und Widesweep zusammen)
• Hilfs-Kanalbürste vor der Standardbürste auf ausfahrbarer/schwenkbarer Halterung
• Stufenlose Druckregelung für Kanalbürsten und Widesweep
• Kippbare Bürste
• Vari Brush (variabler Ein/Aus-Bürstensteuerung)

Saugsystem

• Türmontierter Schleppschlauch
• Heckseitig ausklappbarer Schlepparm
• Dachmontierter Schlepparm

Verschiedene Optionen

• Reduktionsgetriebe in der Antriebsstrang für Unidrive-Varianten
• CCTV-Kamera für die gegenüberliegende Bürste und/oder Fahrzeugheck
• Zentralisiertes Schmierungssystem (manuell oder automatisch)
• Alternative oder zusätzliche Leuchten
• Feuerlöscher

Eigenschaften / technische Daten

• Modell: Merlin 62
• Chassis zGG-Bereich: 10–16 Tonnen
• Kehrgeschwindigkeitsbereich: 0–20 mph / 0–32 kph (vom Bediener einstellbare konstante Kehrgeschwindigkeit)
• Bunkerinhalt: 6,2 m³
• Wassertankvolumen: 1250 Liter (größere Tanks optional)
• Anordnung Motor: Einmotorig (angetrieben vom Fahrgestellmotor)
• Typische Nutzlast: 5500–8500 kg
• Kehrbreite: 2365 mm (einzeln) / 3200 mm (doppelt)
• Dachmontierter Impellor: 905,5 mm Edelstahl
• Bunkermaterial: Edelstahl 4003, sandgestrahlt, Epoxid-Zweikomponenten-Grundierung und widerstandsfähige Oberflächenbeschichtung
• Antrieb: hydrostatisches Getriebe im Fahrgestellantriebsstrang mit Joystick- und Einpedalsteuerung
• Steuerung: CANbus-Steuerungssystem mit Farbmonitor, Echtzeitüberwachung und Datenaufzeichnung
• Kraftstoff/Alternative: Diesel- oder CNG-Fahrgestellvarianten verfügbar
