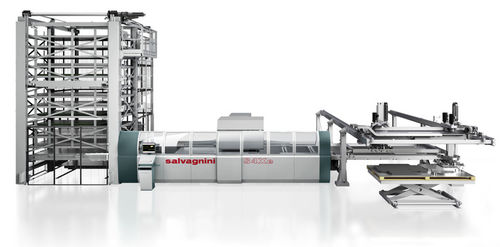

Scher-Stanzzentrum S4Xe series

CNCservogesteuertfür Metall

Produktüberblick
Das S4Xe Stanz‑ und Scherzentrum ist eine integrierte Blechbearbeitungszelle, die Beladen, Stanzen, Umformen, Trennen und Entladen automatisiert, um einen durchgängigen, wiederholbaren Produktionsfluss bei reduziertem manuellen Eingriff und geringerem Ausschuss zu gewährleisten.

Kernmerkmale

• Mehrfachpressen‑Stanzkopf mit Matrizenstruktur für bis zu 96 Werkzeuge; jedes Werkzeug einzeln ansteuerbar und permanent verfügbar, um Werkzeugwechsel im Zyklus zu vermeiden.
• Integrierte Schere mit zwei unabhängigen 500 mm Klingen, orthogonal angeordnet und mit Blechhalterungen für Schnitte beliebiger Länge bei konstanter Ausrichtung.
• Manipulator mit 3030 mm Hub, ermöglicht Bearbeitung von Tafeln bis 3048 mm ohne Umgreifen; patentiertes Hand‑Over‑System passt Dynamik an das Materialgewicht an.
• Manipulator mit 9 unabhängig öffnenden Greifern zur Bearbeitung von Nests ohne Halteschnittreste.
• Adaptive Steuerung für Zentrierung, Manipulatordynamik, thermische Kompensation und automatische Scherenfeineinstellung (Spiel/Kraft).

Prozesseffizienz
Das S4Xe führt Zufuhr, Stanzen, Umformen, Trennen und Entladen in einem einzigen automatisierten Ablauf aus, um verdeckte Bearbeitungszeiten zu nutzen und einen kontinuierlichen Nachfluss ohne manuelle Zwischenhandhabung sicherzustellen.

Automation & Modularität
Die Maschine unterstützt modulare Automationsoptionen zur Erhöhung der Autonomie und Taktleistung:

• PD – automatische Paket‑Entstapelung zur Versorgung von Paketen.
• MD – Einzelblech‑Speicherturm (6–15 Ebenen) für JIT und Los‑1‑Versorgung.
• MV – mehrturmiges Tray‑Lager für gemischte Versorgung aus Paketen oder Einzelsheets.
• IA – automatischer Tisch‑Stapler für Auslaufstapelung.
• MCU – Gerät mit zwei kartesischen Manipulatoren für automatisches Greifen und Stapeln von Teilen.

Software & Industrie 4.0
Integrierte Softwareumgebung (FACE HMI, STREAM / STREAMPUNCH, OPS, LINKS) für Programmierung, Nest‑Optimierung, Produktionsmanagement und IoT‑Monitoring mit ERP/MRP‑Anbindung und Echtzeit‑Analyse.

Vorteile

• Produktivitätssteigerung durch Eliminierung von Werkzeugwechseln im Zyklus und Nutzung verdeckter Zeiten.
• Hohe Flexibilität für Großserien, Kit‑Produktion oder Einzelteilfertigung ohne häufiges Rüsten.
• Reduzierung des Verschnitts durch optimiertes Nesting, 9‑Greifer‑Manipulator und integrierte Schere.
• Konstante Bauteilqualität dank präziser Stempel‑Matrizen‑Ausrichtung, Scherenschnitt und thermischer Kompensation.

Technische Daten

• Modell: S4Xe.30 / S4Xe.40
• Max. Tafeldimensionen (mm): 3048 x 1650 / 4064 x 1650
• Max. Tafeldiagonale (mm): 3466 / 4386
• Min. Tafeldimensionen (mm): 370 x 300
• Max. Geschwindigkeit X / Y (m/min): 132 / 96 — gleichzeitig: 163
• Max. Beschleunigung X / Y (m/s²): 30 / 15
• Manipulatorhub: 3030 mm (Bearbeitung bis 3048 mm ohne Umgreifen)
• Mehrfachpressen‑Werkzeuge: bis zu 96 (5 Kopfkonfigurationen)

Materialbearbeitungsfähigkeiten (indikativ)

• Aluminium (UTS 265 N/mm²): Stanzen / Scheren bis 5,0 mm
• Stahl (UTS 410 N/mm²): Stanzen / Scheren bis 3,5 mm
• Edelstahl (UTS 610 N/mm²): Stanzen / Scheren bis 2,0 mm
• Minimale Materialstärke: 0,5 mm
