Automatische Stanzmaschine S4 series

elektrischpneumatischservogesteuert

Produktbeschreibung

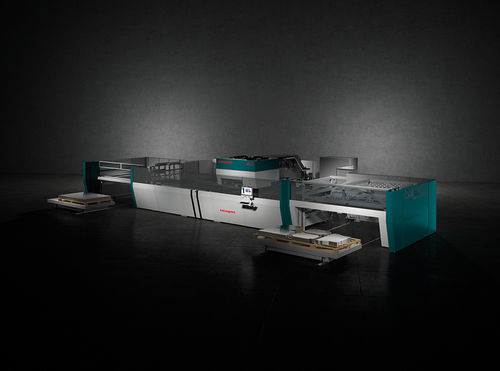

Wir stellen die Salvagnini S4 vor: eine hybride Stanz‑Schneide‑Maschine, die Stanzen, Formen und Teiletrennung in einem System kombiniert und hohe Produktivität, Effizienz und Flexibilität bietet. Sie eliminiert Halbfabrikate durch integrierte Prozesse und reduziert Durchlaufzeiten erheblich.

Überblick
Der S4 ist für Unternehmen konzipiert, die außergewöhnliche Produktivität und Prozesszuverlässigkeit benötigen. Er integriert Belade-, Stanz-, Umform-, Trenn‑ und Entladefunktionen in einem automatisierten Ablauf und ist geeignet für Branchen wie HVAC, Metallmöbel, Haushaltsgeräte und viele weitere Anwendungen mit Anforderungen an hohe Wiederholgenauigkeit und kurze Durchlaufzeiten.

Adaptives System

• Hybridaktuatorlösung liefert stufenweise Energie und passt den Verbrauch an Bearbeitung, Material und erforderliche Kraft an.
• Zentrierkontrollsystem misst die einlaufende Blechtafel und passt das Programm an die gemessenen Dimensionen an.
• Manipulator passt Dynamiken je nach Größe und Gewicht der Blechtafel an; programmierbare Öffnung der Zangen.
• Automatisches System überwacht Wärmeausdehnung der Manipulatorachsen und kompensiert Abweichungen zur Gewährleistung extremer Positioniergenauigkeit.
• Die Schere speichert automatisch die Öffnung und passt während des Zyklus den Kraftaufwand an Materialstärke und -typ an.

Mehrfachpressen‑Stanzkopf
Der Mehrfachpressen‑Stanzkopf bietet eine Matrizenstruktur, die bis zu 117 Thick‑Turret‑Werkzeuge in den Stationen B, C und D aufnehmen kann. Station D kann Multitool‑Formwerkzeuge tragen; die Stationen bieten bis zu 30 Tonnen maximale Kraft. Jedes Werkzeug ist einzeln ansteuerbar und jederzeit verfügbar, was schnellen, kontinuierlichen Betrieb ohne Werkzeuginstallationspausen ermöglicht.

Manipulator
Der Manipulator zentriert die Blechtafel zu Beginn und hält sie während Stanz‑ und Trennoperationen. Maximaler Verfahrweg: 3030 mm (Bearbeitung von Tafeln bis zu 3048 mm ohne Umgreifen). Er ist mit 9 pneumatischen, unabhängig steuerbaren Zangen ausgestattet und verfügt über Algorithmen zur Trajektorien- und Stanzoptimierung sowie ein patentiertes Hand‑Over‑System zur Anpassung der Dynamiken an das Tafeldgewicht.

Integrierte Schere
Die Schere besteht aus zwei rechtwinklig angeordneten, voneinander unabhängigen Schermessern (500 mm) mit Blechniederhaltern zum Schneiden beliebiger Längen. Sie ist direkt neben dem Mehrfachpressen‑Stanzkopf montiert, gewährleistet optimale Ausrichtung und konstante Schnittqualität und überwindet geometrische Einschränkungen traditioneller Anordnungen.

Hochleistungswerkzeuge & TOOLS
Für die S4 empfohlene Thick‑Turret‑Werkzeuge werden von spezialisierten Herstellern (Matrix Tools) geliefert und decken Standard-, parametrische und kundenspezifische Lösungen ab. TOOLS ist das Softwaremodul zur grafischen Verwaltung der Stanzwerkzeugdatenbank, zur interaktiven Definition von Werkzeugen, für Sonderformen und zur flexiblen Steuerung des Verhaltens von Stempeln und Matrizen in Verbindung mit verschiedenen Materialien und Dicken.

Automatisierung
Breites Portfolio an Automationslösungen zur Steigerung der Autonomie: Lager- und automatische Be-/Entladestationen (z. B. PD automatische Paket‑Entstapelvorrichtung, MD Einzelblechlager, MV Blechpaketlager, IA automatische Stapelvorrichtung, MCU Portalroboter zur Sortierung). Automationskonzepte reichen vom Stand‑Alone‑Betrieb über flexible Zellen bis hin zur Lights‑Out‑Fertigung.

Software
Salvagnini bietet eine Suite zur Produktionsoptimierung: STREAM (Programmier‑Suite zur Reaktivitätssteigerung), OPS (modulare Produktionsmanagement‑Software zur Real‑Time‑Integration mit ERP/MRP), LINKS (IoT‑Lösung zur Überwachung und Analyse der Maschinenleistung) sowie das Werkzeugmodul TOOLS zur Verwaltung der Werkzeugdatenbank.

Technische Daten
Modelle: S4‑30 | S4‑40
Max. Abmessungen der Blechtafel (mm): 3048 x 1650 | 4064 x 1650
Max. Diagonale der Blechtafel (mm): 3650 | 4655
Min. Abmessungen der Blechtafel (mm): 600 x 400

Max. Geschwindigkeit (m/min): X‑Achse: 132 | Y‑Achse: 117
Simultane Achsenverschiebungsgeschwindigkeit (m/min): 176
Maximale Beschleunigung (m/s²): X‑Achse: 30 | Y‑Achse: 17

Materialstärken (als Richtwerte): Stanzen / Schneiden
Aluminium (UTS 265 N/mm²): Stanzen 5.0¹ / Schneiden 5.0
Stahl (UTS 410 N/mm²): Stanzen 4.0¹ / Schneiden 3.5
Edelstahl (UTS 610 N/mm²): Stanzen 4.0¹ / Schneiden 2.0
Min. Materialstärke: 0.5 mm (Stanzergebnis / Schnittergebnis)

¹ No multitool.

Charakteristiken / Spezifikationen

• Hybrid Stanz‑Schermaschine mit integrierten Belade‑, Umform‑, Stanz‑ und Trennzyklen.
• Mehrfachpressen‑Stanzkopf mit bis zu 117 Thick‑Turret‑Werkzeugen; Station D mit bis zu 30 t Kraft.
• Integrierte, rechtwinklige Schere (2 × 500 mm) für Schneiden beliebiger Längen, mit Blechniederhaltern.
• Manipulator mit maximalem Verfahrweg 3030 mm, 9 unabhängig steuerbare pneumatische Zangen, patentiertes Hand‑Over‑System.
• Adaptives Regelungssystem zur Energieanpassung, Positionierkompensation und dynamischer Zangenkontrolle.
• Umfangreiche Automationsmodule (PD, MD, MV, IA, MCU) zur Erweiterung bis zur Lights‑Out‑Fertigung.
• Software‑Ökosystem: STREAM (Programmierung), OPS (Produktionsmanagement), LINKS (IoT‑Monitoring), TOOLS (Werkzeugverwaltung).
• Geeignet für vielfältige Branchen: HVAC, Metallmöbel, Haushaltsgeräte, Automotive‑Zulieferer und mehr.
