Datenkabel elektrisch SABIX® R flex Data IQ

USB 3.0raucharmmit Kupferschirm

Produktbeschreibung
Die SABIX® R flex Data IQ USB 3.0 (USB 3.2 Gen 1x1) ist eine halogenfreie Hochgeschwindigkeits-Datenleitung, entwickelt für den Einsatz in Schienenfahrzeugen und Fahrzeugbordnetzen. Sie bietet einen definierten Wellenwiderstand von 90 Ω ± 10 % und eine umfassende Abschirmung für stabile Datenübertragung in elektromagnetisch anspruchsvollen Umgebungen. Geeignet für Infotainment, Diagnose-/Wartungsschnittstellen und fahrzeuginterne Kommunikation. Die halogenfreie Konstruktion reduziert Rauch- und korrosive Gasentwicklung und erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für die Gefährdungsstufen HL1 und HL2.

Produktvorteile

• halogenfrei
• keine Brandweiterleitung
• flammhemmend und selbstverlöschend
• flammwidrig nach UN/ECE R118
• erfüllt EN 45545-2 R15 (EL1A) und R16 (EL1B) für HL1-2
• raucharm
• toxizitätsgeprüft
• korrosionsarm
• öl- und kraftstoffbeständig
• flexibel für enge Bauräume
• widerstandsfähig gegenüber mechanischen Belastungen
• hervorragende Übertragungseigenschaften
• PFAS-frei

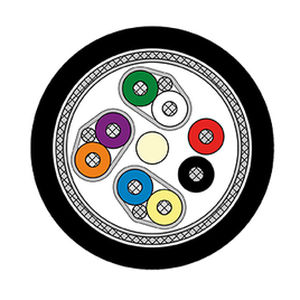

Aufbau
Abmessung: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
Leiter: verzinnte Cu-Litze, feindrähtig
Isolierhülle: Spezial SABIX®
Aderkennzeichnung: gemäß Zeichnung
Verseilung: gemäß Zeichnung
Abschirmung: Alu-Folie und Geflecht aus verzinnten Cu-Runddrähten
Mantelmaterial: Spezial SABIX®
Mantelfarbe: schwarz (ähnlich RAL 9005)

Technische Daten
Artikelnummer: 6650-0003
Betriebsspitzenspannung: max. 90 V
Spannung UL: 300 V
Prüfspannung: Ader/Ader 2000 V; Ader/Schirm 2000 V
Mindestbiegeradius: fest verlegt 4 x d; frei beweglich 12 x d
Temperaturbereich: UL bis +75 °C; nicht bewegt -50/+90 °C; bewegt -40/+90 °C
Halogenfreiheit: nach EN 50306-1 + EN 50264-1. HCl-Entwicklung ≤ 0,5% nach IEC 60754-1. pH-Wert ≥ 4,3 und Leitfähigkeit ≤ 10,0 µS/mm nach IEC 60754-2. Fluorgehalt ≤ 0,1% nach IEC 60684-2
Brennverhalten: keine Brandweiterleitung nach IEC 60332-3-25 + EN 50305; flammhemmend und selbstverlöschend nach IEC 60332-1-2; flammwidrig nach ISO 6722 (UN/ECE R118)
Rauchdichte: nach IEC 61034
Toxizität: nach EN 50305
Öl- und Kraftstoffbeständigkeit: nach EN 50264-1
Wellenwiderstand: 90 Ω ± 10 Ω
Flexibilität: gut
Wetterbeständigkeit: gut
Anwendung: geeignet für USB 3.0 Anwendungen
Schadstofffrei: gemäß RoHS-Richtlinie der Europäischen Union

Charakteristika / Spezifikationen

• Modellreihe: SABIX® R flex Data IQ
• Zielanwendung: Schienenfahrzeuge / Bahnindustrie
• EMV-geeignete Gesamtschirmung (Alu-Folie + verzinntes Geflecht)
• Halogenfreie Spezialmaterialien (Isolierhülle und Mantel)
• Brandschutzklassen: erfüllt R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für HL1-2
• Wellenwiderstand: 90 Ω ± 10 Ω
• Typische Abmessung (Artikel L66500003): Außen-ø ca. 5,2 mm / max. 5,6 mm
• Leitungsgewicht (Beispiel L66500003): ca. 22,5 kg/km (Cu-Zahl) / 39 kg/km (weitere Angabe in Tabelle)
• UL-Prüfungen: AWM Style 21080, 75 °C, 300 V
