Audio/Video-Stromkabel SABIX® R flex Data IQ DVI Dual-Link

Datenraucharmölbeständig

Produkt
SABIX® R flex Data IQ DVI Dual-Link — Digitale Signal- und Datenleitung für Schienenfahrzeuge, ausgelegt für hochauflösende Videoübertragung und differenzielle Hochgeschwindigkeitssignale.

Anwendung
Die SABIX® R flex Data IQ DVI Dual-Link ist eine für die Bahntechnik entwickelte digitale Signal- und Datenleitung zur hochauflösenden Videoübertragung in Schienenfahrzeugen. Konzipiert für Anwendungen mit hohen Datenraten wie Fahrgastinformationssysteme, Displaylösungen in Zügen, Videoüberwachung oder Infotainment-Systeme, ermöglicht sie die stabile Übertragung differenzieller Hochgeschwindigkeitssignale. Der Kabeltyp erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) gemäß EN 45545-2 für die Gefährdungsstufen HL1 und HL2. Ein definierter Wellenwiderstand von 100 Ω ± 10 %, eine wirkungsvolle Gesamtschirmung aus Aluminiumfolie und verzinntem Kupfergeflecht sowie halogenfreie SABIX®-Werkstofftechnologie gewährleisten eine zuverlässige Signalübertragung unter anspruchsvollen elektromagnetischen und mechanischen Einsatzbedingungen.

Produktvorteile

• halogenfrei
• keine Brandweiterleitung
• flammhemmend und selbstverlöschend
• flammwidrig nach UN/ECE R118
• erfüllt R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für HL1-2
• niedrige Rauchentwicklung
• toxizitätsgeprüft
• korrosionsarm
• öl- und kraftstoffbeständig
• flexibel für enge Einbauräume
• widerstandsfähig gegenüber mechanischer Belastung
• hervorragende Übertragungseigenschaften
• PFAS-frei

Aufbau

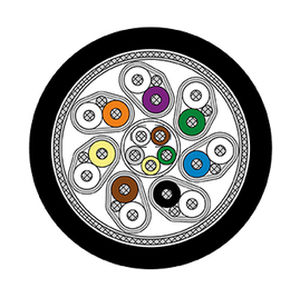

Abmessung: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Leiter: verzinnte Kupferlitzen, feindrähtig
Isolierung: Spezial SABIX®
Farbcode: laut Zeichnung
Verseilung: laut Zeichnung
Schirm: Alufolie und verzinntes Kupfergeflecht
Mantelmaterial: Spezial SABIX®
Mantelfarbe: schwarz (ähnlich RAL 9005)

Technische Daten
Artikelnummer: 6650-0001
Betriebsspitzenspannung: max. 90 V
Spannung (UL): 300 V
Prüfspannung: Ader/Ader: 2000 V; Ader/Schirm: 2000 V
Mindestbiegeradius: feste Verlegung: 4 x d; flexible Anwendung: 12 x d
Temperaturbereich: UL: bis +75 °C; feste Verlegung: -50/+90 °C; flexible Anwendung: -40/+90 °C
Halogenfreiheit: nach EN 50306-1 + EN 50264-1. HCl-Entwicklung ≤ 0,5 % nach IEC 60754-1. pH-Wert ≥ 4,3 und Leitfähigkeit ≤ 10,0 µS/mm nach IEC 60754-2. Fluoranteil ≤ 0,1 % nach IEC 60684-2
Brennverhalten: keine Brandweiterleitung nach IEC 60332-3-25 + VDE 0482-332-3-25 und EN 50305 + VDE 0260-305 Abschnitt 9.1.2; flammhemmend und selbstverlöschend nach IEC 60332-1-2 + VDE 0482-332-1-2; flammwidrig nach ISO 6722 (UN/ECE R118)
Rauchdichte: nach IEC 61034 + VDE 0482-1034
Toxizität: nach EN 50305 + VDE 0260-305
Öl- und Kraftstoffbeständigkeit: nach EN 50264-1 + VDE 0260-264-1
Wellenwiderstand: 100 Ω ± 10 Ω
Flexibilität: gut
Witterungsbeständigkeit: gut
Anwendung: geeignet für DVI Dual-Link Anwendungen
Schadstofffreiheit: gemäß RoHS-Richtlinie der Europäischen Union

Abmessungen (Beispielartikel)
Artikel-Nr.: L66500001
Abmessung: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Außendurchmesser: ca. 8,6 mm / max. 8,9 mm
Kupfermenge: 49,7 kg/km
Kabelgewicht ≈: 98 kg/km
Hinweis: Andere Abmessungen und Farben sind auf Anfrage möglich.

Markierungsbeispiel
Markierungsbeispiel: SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex Data IQ 7x(2x28AWG)ST+5x28AWG DVI Dual-Link L6650-0001 UL AWM Style 21080 75°C 300V CE

Caractéristiques / spécifications techniques

• Entwickelt für Schienenfahrzeuge und konform mit EN 45545-2 (R15 EL1A, R16 EL1B) für HL1 und HL2
• Wellenwiderstand: 100 Ω ± 10 Ω geeignet für differentielle Hochgeschwindigkeitssignale
• Gesamtschirmung: Aluminiumfolie + verzinntes Kupfergeflecht zum Schutz gegen EMI
• Halogenfreie SABIX®-Isolation und -Mantel mit niedrigem HCl, niedriger Leitfähigkeit und definiertem pH
• Temperaturbereiche: fest verlegt: -50/+90 °C; flexibel: -40/+90 °C; UL-Bewertung bis +75 °C
• Prüfspannung elektrisch Ader/Ader und Ader/Schirm: 2000 V
• Mechanik: gute Flexibilität, widerstandsfähig gegenüber mechanischen Belastungen, geeignet für enge Installationen
• Chemische Beständigkeit: öl- und kraftstoffbeständig
• Rauch und Toxizität: geringe Rauchentwicklung und toxizitätsgeprüft nach relevanten Normen
• Typischer Außendurchmesser: ca. 8,6 mm (max. 8,9 mm); typisches Kabelgewicht ≈ 98 kg/km
