Audio/Video-Stromkabel SABIX® R flex Data IQ

Datenraucharmmit Kupferschirm

Anwendung
Das SABIX® R flex Data IQ HDMI / DVI / DisplayPort ist ein digitales Datenkabel, das speziell für die Schienenfahrzeugtechnik und hochauflösende Video‑/Multimediainterfaces in Zügen entwickelt wurde. Es ermöglicht die zuverlässige Übertragung differentieller Hochgeschwindigkeitssignale und eignet sich für Fahrgastinformationssysteme, Displaylösungen, Videoüberwachung und Infotainment‑Systeme. Das Kabel erfüllt die Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) gemäß EN 45545-2 für die Gefährdungsstufen HL1 und HL2. Ein definierter Wellenwiderstand von 100 Ω ± 10 %, eine effektive Gesamtschirmung aus Aluminiumfolie und verzinntem Kupfergeflecht sowie eine halogenfreie Konstruktion sorgen für stabile Signalübertragung unter anspruchsvollen elektromagnetischen und mechanischen Einsatzbedingungen.

Produktvorteile

• halogenfrei
• keine Brandweiterleitung
• flammhemmend und selbstverlöschend
• flammwidrig nach UN/ECE R118
• erfüllt Brandschutzanforderungen R15 (EL1A) und R16 (EL1B) nach EN 45545-2 für HL1-2
• raucharm
• toxizitätsgeprüft
• korrosionsarm
• öl- und kraftstoffbeständig
• flexibel für enge Bauräume
• widerstandsfähig gegen mechanische Belastung
• hervorragende Übertragungseigenschaften
• PFAS-frei

Aufbau
Abmessung: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
Leiter: verzinnte Kupferlitze, feindrähtig
Isolierung: Spezial SABIX®
Aderkennzeichnung: gemäß Zeichnung

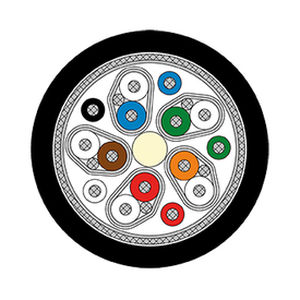

Verseilung: gemäß Zeichnung
Schirm: Aluminiumfolie und verzinntes Kupfergeflecht
Mantelmaterial: Spezial SABIX®
Mantelfarbe: schwarz (ähnlich RAL 9005)

Technische Daten
Artikelnummer: 6650-0002
Betriebsspitzenspannung: max. 90 V
Spannung (UL): 300 V
Prüfspannung: Ader/Ader: 2000 V; Ader/Schirm: 2000 V
Mindestbiegeradius: feste Verlegung: 4 × d; flexible Anwendung: 12 × d
Temperaturbereich: UL: bis +75 °C; feste Verlegung: -50 / +90 °C; flexible Anwendung: -40 / +90 °C
Halogenfreiheit: gemäß EN 50306-1 + EN 50264-1; HCl‑Entwicklung ≤ 0,5% gemäß IEC 60754-1; pH ≥ 4,3 gemäß IEC 60754-2; Leitfähigkeit ≤ 10,0 µS/mm gemäß IEC 60754-2; Fluorgehalt ≤ 0,1% gemäß IEC 60684-2
Brennverhalten: keine Brandweiterleitung gemäß IEC 60332-3-25 und EN 50305; flammhemmend und selbstverlöschend gemäß IEC 60332-1-2; flammwidrig nach ISO 6722 (UN/ECE R118)
Rauchdichte: gemäß IEC 61034
Toxizität: gemäß EN 50305
Öl‑ und Kraftstoffbeständigkeit: gemäß EN 50264-1
Wellenwiderstand: 100 Ω ± 10 Ω
Flexibilität: gut
Wetterbeständigkeit: gut
Anwendung: geeignet für HDMI-, DVI- und DisplayPort-Anwendungen
Keine schädlichen Stoffe: gemäß RoHS-Richtlinie der Europäischen Union

Eigenschaften / Technische Spezifikationen

• Handelsbezeichnung: SABIX® R flex Data IQ
• Vollständiger Produktname: SABIX® R flex Data IQ HDMI/DVI/DisplayPort
• Artikelnummer: 6650-0002
• Abmessung: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
• Außendurchm. (typ./max.): ca. 7,8 mm / max. 8,0 mm
• Kupfermenge (≈): 40,8 kg/km
• Kabelgewicht (≈): 82 kg/km
• Wellenwiderstand: 100 Ω ± 10 Ω
• Temperaturbereich (flexibel): -40 °C bis +90 °C
• Mindestbiegeradius (flexibel): 12 x d
• Abschirmung: Aluminiumfolie + verzinntes Kupfergeflecht
• Mantel: Spezial SABIX® (schwarz)
• Normen / Zulassungen: EN 45545-2 (R15/R16 HL1-2), UN/ECE R118, UL, CE, RoHS
