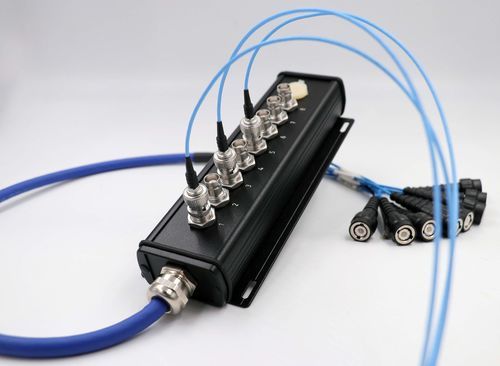

Wandmontierte Abzweigdose

gepanzertfür Kabelkoaxial

Anwendung
Diese Breakout-Box ist für rauscharme NVH-Messungen und die zuverlässige Verbindung von Mikrofonen und uniaxialen IEPE-Sensoren mit Messsystemen konzipiert. Das integrierte 8-fache Koax-Multikabel kombiniert einzeln geschirmte Koaxleitungen mit einer Gesamtabschirmung zur Verbesserung der EMC-Leistung und der mechanischen Stabilität und eignet sich für Fahrversuche, Prüfstände und Schaltschränke. Kundenspezifische Steckertypen und Kabellängen sind auf Anfrage erhältlich.

Hauptmerkmale

• rauscharme Signalübertragung für NVH-Messungen
• einzeln geschirmte Koaxkerne mit Gesamtabschirmung für hohe EMC-Leistung
• flexible, einfach zu verlegende Konstruktion mit PUR-Mantel, öl- und chemikalienbeständig
• robustes Aluminiumgehäuse, Schutzart IP65 / NEMA 3 (nur Gehäuse)
• anpassbar: Steckverbinder und Kabellängen auf Anfrage

Zusätzliche Informationen
Auch als 4-fache Variante und mit kundenspezifischem Steckerdesign erhältlich.

Anschlüsse
Seite 1: 8 x BNC-Einbaubuchsen (mit Staubkappen) + Sicherheitsbuchse (Schirmanschluss), gelb
Seite 2: 8 x isolierte BNC-Stecker (männlich)

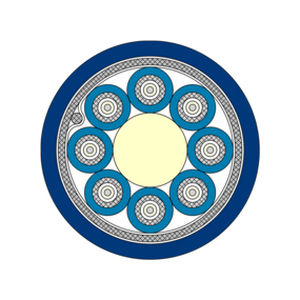

Kabeldaten
Konstruktion: 8 x (1 x Ø 0,20 mm)C — rauscharmes Koax 50 Ω
Isolierung: TPFP
innenmantel: PUR
außenmantel: PUR, Farbe: dunkelblau
Außendurchmesser: ca. 9,0 mm
Betriebsspannung: max. 350 V
Temperaturbereich: -40°C bis +90°C (Kurzzeit +125°C für 2500 h)

Gehäusedaten
Gehäuse: Aluminium, schwarz pulverbeschichtet
Dichtung: TPE, schwarz
Schutzart (gilt nur für das Gehäuse, nicht für die Einbaubuchsen): IP65 / NEMA 3
Gewicht (ohne Stecker & Kabel): ca. 285 g
Maße (B x H x T): ca. 200 x 57 x 32 mm; mit Wandhalter: ca. 200 x 76 x 34,8 mm

Konfigurationsbeispiel
Artikel-Nr. S3075-3031-00500 — Mantelmaterial: PUR — Länge L: 5000 mm

Downloads
Datendatenblatt für die Breakout-Box verfügbar (Produkt-PDF).

Technische Daten

• Produkttyp: Breakout-Box mit 8-fachem rauscharmem Koax-Multikabel
• Verwendungszweck: NVH-Messungen; Anschluss von Mikrofonen und uniaxialen IEPE-Sensoren
• Anschlüsse Seite 1: 8 x BNC-Einbaubuchsen (mit Staubkappen) + Sicherheitsbuchse (Schirmanschluss)
• Anschlüsse Seite 2: 8 x isolierte BNC-Stecker (männlich)
• Kabelaufbau: 8 x (1 x Ø 0,20 mm)C, 50 Ω rauscharmes Koax
• Isolierung: TPFP
• Innenmantel: PUR
• Außenmantel: PUR, Farbe: dunkelblau
• Außendurchmesser: ca. 9,0 mm
• Betriebsspannung: max. 350 V
• Temperaturbereich: -40°C bis +90°C (Kurzzeit +125°C für 2500 h)
• Gehäuse: Aluminium, schwarz pulverbeschichtet
• Dichtung: TPE, schwarz
• Schutzart (nur Gehäuse): IP65 / NEMA 3
• Gewicht (ohne Stecker & Kabel): ca. 285 g
• Maße (B x H x T): ca. 200 x 57 x 32 mm (mit Wandhalter: ca. 200 x 76 x 34,8 mm)
• Konfigurationsbeispiel: S3075-3031-00500, PUR-Mantel, Länge 5000 mm
• Individualisierung: Steckverbinder und Kabellängen auf Anfrage erhältlich
