Verbindungs-Stromkabel

DatenBNCHochtemperatur

Anwendung/Beschreibung
Sensoranschlussleitung für triaxiale Beschleunigungssensoren mit Spannungsausgang (IEPE).

Produktvorteile

• hochtemperaturbeständig bis +250°C (TPFK)
• mechanisch robuster Mantel (PUR)
• extrem hohe Flexibilität (Silikon)

Zusatzinformationen
Individuelle Kennzeichnung mittels Schrumpfschlauch, z. B. interne Materialnummer oder Barcode.

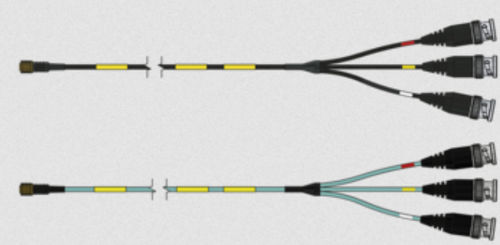

Steckverbinder
Seite 1: Buchsenstecker ¼-28 UNF, 4-polig (Hinweis: Sensortyp angeben)
Seite 2: 3 × BNC Stiftstecker

Leitungsdaten (TPFK)
Aufbau: 4 × AWG 34
Isolation: TPFK
Außenmantel: TPFK
Mantelfarbe: blau
Außendurchmesser: ca. 2,1 mm
Betriebsspannung: max. 150 V
Temperaturbereich: -55°C / +250°C

Leitungsdaten (PUR)
Aufbau: 4 × AWG 34
Isolation: TPFK
Außenmantel: PUR
Mantelfarbe: schwarz
Außendurchmesser: ca. 2,5 mm
Betriebsspannung: max. 150 V
Temperaturbereich: -40°C / +90°C (bei +125°C bis 2500 h)

Leitungsdaten (Silikon)
Aufbau: 4 × AWG 30
Isolation: TPFK
Außenmantel: Besilen (Silikon)
Mantelfarbe: türkis
Außendurchmesser: ca. 2,7 mm
Betriebsspannung: max. 150 V

Konfigurationsbeispiele
S3031-1030-00600 | Mantelmaterial: TPFK | Länge: 6000 mm
S3032-1030-00600 | Mantelmaterial: PUR | Länge: 6000 mm
S3033-1030-00600 | Mantelmaterial: Silikon | Länge: 6000 mm

Downloads
Datenblatt für Anschlussleitung (Produktdatenblatt, PDF verfügbar).

Technische Daten

• Produkttyp: Sensoranschlussleitung für triaxiale Beschleunigungssensoren (IEPE)
• Steckverbinder: Buchsenstecker ¼-28 UNF (4-polig) und 3 × BNC Stiftstecker
• Leiteraufbau: Varianten mit 4 × AWG 34 oder 4 × AWG 30
• Isolationsmaterial: TPFK
• Mantelmateralien: TPFK, PUR, Besilen (Silikon)
• Mantelfarben: blau (TPFK), schwarz (PUR), türkis (Silikon)
• Außendurchmesser: ca. 2,1 mm (TPFK), ca. 2,5 mm (PUR), ca. 2,7 mm (Silikon)
• Betriebsspannung: max. 150 V
• Temperaturbereiche: TPFK: -55°C bis +250°C; PUR: -40°C bis +90°C (bis +125°C für 2500 h); Silikon: hohe Flexibilität (Temperaturdaten je nach Ausführung, siehe TPFK/PUR)
• Verfügbare Längen in den Beispielen: 6000 mm
• Teilenummern-Beispiele: S3031-1030-00600 (TPFK), S3032-1030-00600 (PUR), S3033-1030-00600 (Silikon)
• Datenblatt: Produktdatenblatt (PDF)
