Datenkabel elektrisch

BNCrobustKupfer

Anwendung/Beschreibung
Bei mehrkanaligen NVH-Messungen mit triaxialen Beschleunigungssensoren ist eine strukturierte und übersichtliche Verkabelung entscheidend. Das 8-fach IEPE Triax Multicore-Kabel ermöglicht die gebündelte und zuverlässige Anbindung mehrerer Sensorsignale an die Messtechnik und reduziert die Komplexität im Messaufbau. Im Gegensatz zu Einzelverkabelungen werden mehrere Signalleitungen in einer integrierten Multicore-Struktur zusammengeführt. Dabei wird jeder Messkanal auf drei BNC-Steckverbinder aufgeteilt, sodass die Triax-Signale strukturiert und eindeutig an die Messtechnik übergeben werden können. Insgesamt lassen sich so bis zu acht triaxiale Beschleunigungssensoren effizient anbinden. Die Kombination aus IEPE-Triax-Leitungsaufbau und robustem PUR-Mantel bietet sowohl mechanische Stabilität als auch flexible Verlegbarkeit. Die mehrstufige Schirmung unterstützt eine zuverlässige Signalqualität auch in anspruchsvollen Umgebungen. Typische Einsatzbereiche sind Prüfstände, Fahrzeugmessungen sowie Laboranwendungen mit hoher Kanaldichte. Individuelle Steckerausführungen, beispielsweise mit ¼-28 UNF Sensoranschlüssen, ermöglichen eine passgenaue Integration in bestehende Messsysteme.

Produktvorteile

• mechanisch robust
• geschmeidig in der Verlegung
• reduzierter Verkabelungsaufwand bei mehrkanaligen Messaufbauten
• gebündelte Anbindung von bis zu 8 triaxialen Sensorsignalen
• kundenspezifische Steckerkonfigurationen möglich

Steckverbinder
Seite 1 - Buchsenstecker ¼-28 UNF, 4-polig
Seite 2 - 8 x (3x BNC Stiftstecker)

Leitungsdaten

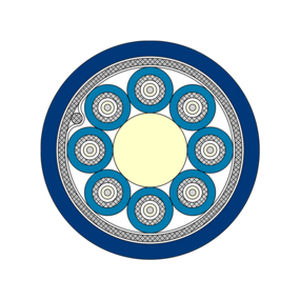

Aufbau - 8 x (4 x AWG 34)C – IEPE Triax
Isolation - TPFK
Innenmantel - PUR
Außenmantel - PUR
Mantelfarbe - dunkelblau
Außendurchmesser - ca. 11,7 mm
Betriebsspannung - max. 150 V
Temperaturbereich - -40°C / +90°C (Kurzfristig +125°C, 2500 h)

Konfigurationsbeispiel
Art.-Nr. S3055-1030-00500 | Mantelmaterial: PUR | Länge "L": 5000 mm

Downloads

• Datenblatt für 8-fach IEPE Triax-Multicore-Kabel (PDF)

Charakteristiken / Spezifikationen technische

• Produktbezeichnung: 8-fach IEPE Triax-Multicore-Kabel
• Max. Anzahl triaxialer Sensoren: 8
• Steckverbinder: ¼-28 UNF (Buchsenstecker) an einer Seite; 8 × (3× BNC Stiftstecker) an der anderen Seite
• Leitungsaufbau: 8 × (4 × AWG 34)C – IEPE Triax
• Isolation: TPFK
• Innen- und Außenmantel: PUR
• Mantelfarbe: dunkelblau
• Außendurchmesser: ca. 11,7 mm
• Betriebsspannung: max. 150 V
• Temperaturbereich: -40°C bis +90°C (kurzfristig +125°C, 2500 h)
• Schirmung: mehrstufige Schirmung für verbesserte Signalqualität
• Mechanische Eigenschaften: robust und flexibel für Verlegung
