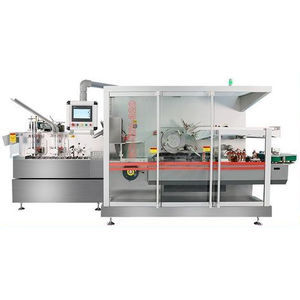

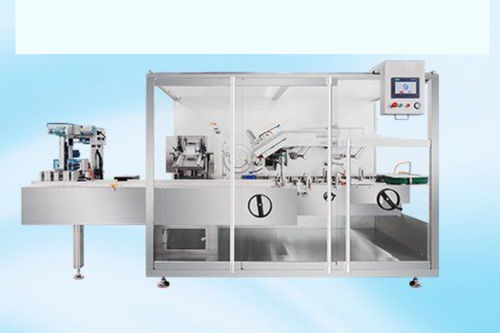

Horizontaler Kartonierer RD-ZH-130W

für die Kosmetikindustriefür die Lebensmittelindustriefür die Pharmaindustrie

Produktübersicht
Die Kartonniermaschine RD-ZH-130W verpackt verschiedene Produkte in Kartons, darunter alu-pvc/alu-alu Blister, pharmazeutische Flaschen, Beutel und Tuben. Geeignet für Pharma-, Nutraceutical-, Lebensmittel-, Kosmetik- und Haushaltschemie-Produktionslinien. Die Maschine passt sich an unterschiedliche Formate an, indem Fördermodule gewechselt und Kartonabmessungen eingestellt werden, ohne strukturelle Änderungen.

Funktionsprinzip
Produkte werden manuell oder automatisch zugeführt. Die Maschine führt ein voreingestelltes Programm aus, um eine definierte Menge in jeden Karton zu laden. Ein Förderband mit Produkterkennung prüft die Stückzahlen und löst bei Abweichungen einen automatischen Ausschuss aus. Ein Beilegerfaltgerät (1–4 Lagen; optionales GUK-Faltgerät) faltet und legt Beipackzettel ein. Ein Schubstangenmechanismus schiebt Produkte und Beilagen in einen automatisch geöffneten Karton, anschließend erfolgen Klappenfaltung und Einschub. Fehlender Beipackzettel, nicht geöffneter Karton oder fehlendes Produkt werden erkannt und automatisch ausgeschleust.

Spezifikation (kurz)
Bis zu 130 Kartons/min
Anwendbar für Blisterplatten, Flaschen, Beutel, Tuben
15 Tage schnelle Lieferung

Hauptmerkmale

• Branchenübergreifender Einsatz: ausgelegt für Pharma-, Lebensmittel-, Kosmetik- und Haushaltschemie-Linien.
• Automatisches Ausschusssystem: erkennt und entfernt falsche Stückzahlen, fehlende Produkte oder nicht geöffnete Kartons.
• Integriertes Beilegerfaltgerät: unterstützt 1–4 Lagen; optionales GUK-Faltgerät für spezielle Faltungen.
• Modulare Zuführungen und Servosteuerung für Formatflexibilität und präzise Platzierung.

Wie die Blister-Kartonierlinie funktioniert
Die RD-BCL-130W Blister-Kartonierlinie kann Blisterformung, Befüllung von Tabletten oder Kapseln in Blister und danach das Zusammenstellen und Einlegen der Blister in Kartons automatisch durchführen, wenn die Maschinen in einer Linienkonfiguration integriert sind.

Hauptteile / Prozessprüfungen (Zusammenfassung)

• Blisterzuführung und Servozuführungen für genaue Platzierung.
• Produkt-/Mengenkontrollstationen zur Überprüfung der Stückzahlen vor dem Kartoneinlegen.
• Kartonform- und Klappenfaltungseinheiten mit Saugnäpfen und Führungsbahnen.
• Beilegerfalt- und Einlegeeinheit (1–4 Lagen unterstützt).
• Ausschusseinheit zur Entfernung leerer Kartons, fehlender Beipackzettel oder fehlender Produkte.
• Optionale Druck-/Markierstation für Chargen- und Ablaufdatum.

Technische Spezifikationen

• Produktionskapazität: max. 130 Kartons/min
• Kartonformatbereich: L 65–150 × B 35–85 × H 12–45 mm
• Beilegeranforderungen: L 78–250 × B 85–170 mm
• Beilegerfaltung: 1–4 Lagen
• Beipackzettel Papiergewicht: 60–70 g/m²
• Anwendbare Produkttypen: Blisterplatten, Flaschen, Beutel, Tuben
• Beilegerfaltgerät: integriert; GUK-Faltgerät optional
• Wesentliche Funktionen: Produkterkennung und Mengenkontrolle, automatischer Ausschuss, modulare Zuführungen für verschiedene Formate
