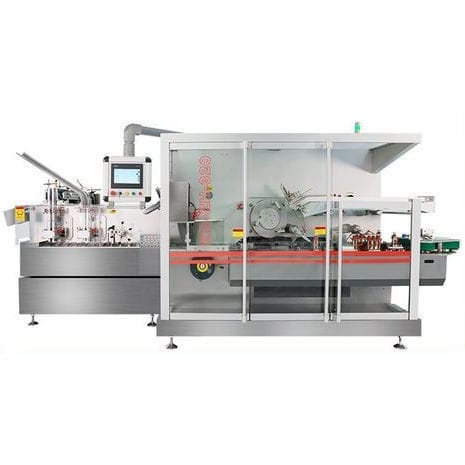

Horizontaler Kartonierer RD-SPM-480

für die Pharmaindustriefür Maskenmit hoher Drehzahl

Produktübersicht
Die Horizontal‑Vollservo‑Kartoniermaschine ist eine hochleistungsfähige Kartoniermaschine der nächsten Generation, konzipiert zur Einhaltung von GMP‑Produktionsstandards. Sie eignet sich für kontinuierliches horizontales Kartonieren von Beilegern, Blistern, Flaschen, Sachets und ähnlichen Artikeln und lässt sich in vorgelagerte und nachgelagerte Verpackungslinien integrieren.

Spezifikation
Produktionsleistung: Max. 320 Kartons/min
Karton‑Größenbereich: L (65–150) × B (35–85) × H (12–45) mm
Beileger‑Größenbereich: L (78–250) × B (85–170) mm
Beileger‑Faltung: 1–4 Lagen
Beileger Papiergewicht: 60–70 g/m²

Hauptmerkmale

• Hohe Leistung bis zu 320 Kartons/min für kontinuierliche Linien
• Einsetzbar für Blister, Flaschen, Sachets und ähnliche Produkte
• Kurzfristige Lieferoption: ca. 20 Tage für schnelle Lieferung

Funktionsprinzip
Der Maschinenablauf umfasst Materialzufuhr, Produktplatzierung, Kartonöffnung und -formung, Versiegelung und Ausstoß. Die Arbeitsstationen sind zur nahtlosen Hochgeschwindigkeits‑Betriebsfolge synchronisiert.

Vorteile

• Maschinenrahmen und berührende Teile aus Edelstahl oder Kohlenstoffstahl mit wärmebehandelten Schweißstellen zur Erfüllung von Hygiene‑ und Daueranforderungen
• Drehender vierfach geteilter Doppel‑Planeten‑Mechanismus zur externen Kartonöffnung mit zwei Vorformvorrichtungen zur zuverlässigen Kartonbildung und Vermeidung von Kollisionen bei größeren Kartons
• Innovative dreistufige In‑Carton‑Erkennung (Materialzufuhr → Schienenführung → In‑Carton‑Erkennung) mit automatischer Ausleitung, Alarm und Maschinenstopp bei Fehlern

Hauptbestandteile

• Servo‑oszillierender Zuführer
• Siemens PLC
• Servo Kartonzuführung
• Gefaltete Laschen‑Einheit
• Griff‑Skalenverstellung
• Zungen‑Einfügeeinheit
• Not‑Aus
• Backer Vakuumpumpe

Technische Daten

• Produktionsleistung: Max. 320 Kartons/min
• Karton‑Größenbereich: L 65–150 mm × B 35–85 mm × H 12–45 mm
• Beileger‑Größenbereich: L 78–250 mm × B 85–170 mm
• Beileger‑Faltung: 1–4 Lagen
• Beileger Papiergewicht: 60–70 g/m²
• Anwendbare Produkte: Tabletten, Kapseln, Aluminium‑PVC‑Blister, Granulatbeutel, Salben, Beutel, Flaschenprodukte, Gesichtsreiniger, E‑Zigaretten, Gesichtsmasken
• Konstruktion: Edelstahl oder Kohlenstoffstahl mit wärmebehandelten Schweißstellen
• Kartonformung: Doppel‑Planeten‑Struktur mit externer Öffnung und zwei Vorformvorrichtungen
• Erkennung und Sicherheit: In‑Carton‑Erkennung mit Auto‑Ausschleusung, Alarm und Stopp; Not‑Aus vorhanden
• Integration: Kompatibel zur Anbindung an Kissenverpacker, Umhüllmaschinen und Blistermaschinen für automatisierte Linien
