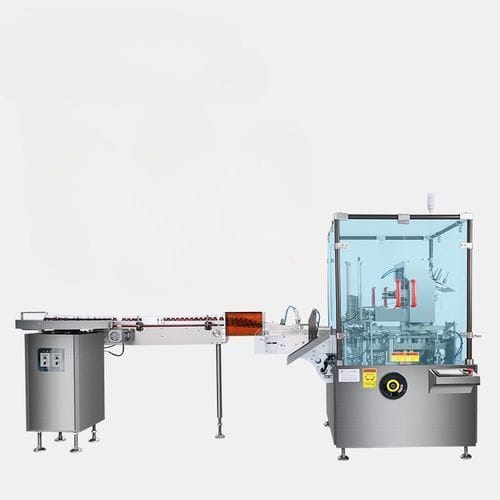

Horizontaler Kartonierer RD-ZH-120L

für die Pharmaindustriekompaktautomatisch

Übersicht
Die kleine Kartoniermaschine ist eine Inline-Anlage zur automatischen Öffnung von vormontierten Kartons, Einlage von Produkten und Beilagen (Faltblätter/Anleitungen), Aufdruck von Chargennummern und Verschluss (Laschenfaltung und Zungeneinlage). Sie ist geeignet für Blister, Flaschen, Beutel, Tuben und ähnliche Kleinteile und kann mit verschiedenen Einzugsystemen sowie einer optionalen Heißleim-Einheit ausgestattet werden.

Prozessschritte

• Kartonaufrichtung: Mechanische Greifer oder Vakuumheber nehmen einen Flachkarton und formen ihn auf.
• Produktzuführung: Produkte werden vom Zufuhrförderer übernommen und präzise positioniert.
• Einlage und Falten der Beilage: Faltblätter werden (1–4 Faltungen) vom Beilageneinzug gefaltet und eingelegt.
• Chargenaufdruck und Verschluss: Die Maschine druckt Chargennummern, faltet Laschen, setzt die Zunge ein und kann bei Bedarf Heißleim auftragen.
• Auswurf und Entladung: Verschlossene Kartons werden zum Folgeprozess wie Etikettierung, Palettierung oder Versand abgegeben.

Spezifikation
Produktionsleistung bis zu 120 Kartons/min. Geeignet für Blisterplatten, Flaschen, Beutel und ähnliche Produkte. Typische Lieferzeit: 20 Tage (schnelle Lieferung).

Wichtige Parameter (Tabelle)

• Produktionskapazität: Max. 120 Kartons/min
• Kartongrößenbereich: L 65–150 mm × B 35–85 mm × H 12–45 mm
• Beilagengrößenbereich (Faltblatt/Handbuch): L 78–250 mm × B 85–170 mm
• Faltarten der Beilage: 1–4 Faltungen
• Papiergewicht der Beilage: 60–70 g/m²

Hauptmerkmale

• Kompakte Bauweise: ausgelegt für geringe Stellflächen in kleinen bis mittleren Produktionslinien.
• Flexible Zuführung: unterstützt verschiedene Zuführertypen für Blister, Flaschen, Beutel und Faltblätter.
• Hoher Durchsatz für die Baugröße: bis zu 120 Kartons/min, geeignet für kleine bis mittlere Stückzahlen.
• Anpassbarer Verschluss: optionale Heißleim-Einheit für sichere Versiegelung.

Hauptkomponenten

• Produkteinzug und Förderer
• Beilageneinzug (Faltblatt/Handbuch)
• Kartonaufrichter und Positioniereinheit
• Einlege-/Schubsmechanismus für Produkte und Beilagen
• Chargennummerndrucker
• Kartonverschlusseinheit (Laschenfaltung, Zungeneinlage, optionale Leimung)
• Auslaufband

Technische Spezifikationen

• Produktionskapazität: Max. 120 Kartons/min
• Kartongrößenbereich: L 65–150 mm × B 35–85 mm × H 12–45 mm
• Beilagengrößenbereich: L 78–250 mm × B 85–170 mm
• Faltarten der Beilage: 1–4 Faltungen
• Papiergewicht der Beilage: 60–70 g/m²
• Anwendbare Produkte: Blisterplatten, Flaschen, Beutel, Tuben und ähnliche Kleinteile
• Optional: Heißleim-Verschlusskonfiguration
• Typische Lieferzeit: 20 Tage (schnelle Lieferung)
